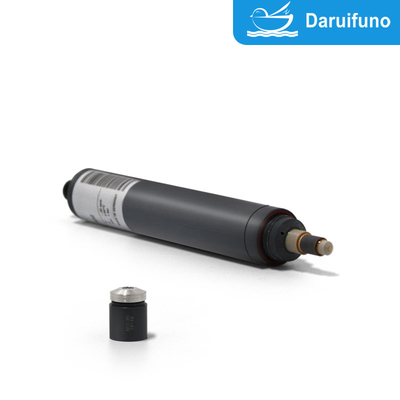

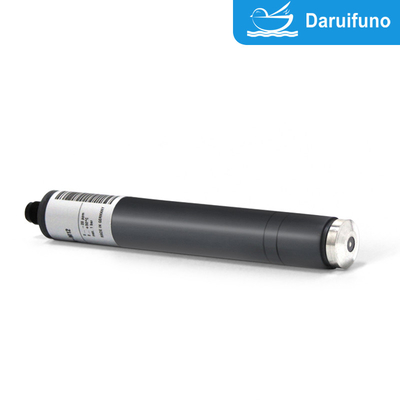

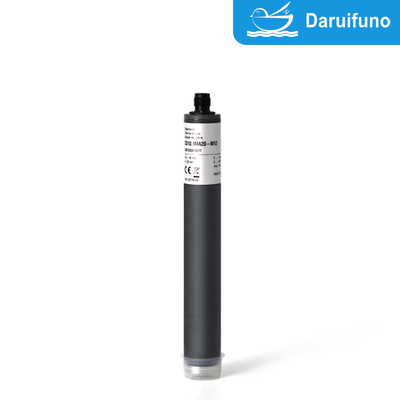

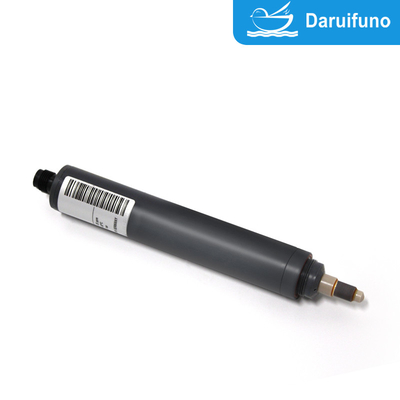

Twee-elektrode systeem Chloordioxide sensor voor drinkwater, service en proceswater

CD4.2

Zwembadwater, drinkwater, water van dienst, proceswater

Het water mag geen oppervlakteactieve stoffen (tensiden) bevatten.

Geschikt chloor

productie van dioxide

methoden

e.g.

- Zuur/chloride methode

- Chloor/chlorit-methode

Elektronisch

Analoog versie: - uitgangsspanning

- niet galvanisch geïsoleerde elektronica

- interne analoge gegevensverwerking

- uitgangssignaal: analoog (analoog-out/analoog)

Digitale versie: - elektronica is volledig galvanisch geïsoleerd

- digitale interne gegevensverwerking

- uitgangssignaal: analoog (analoge/digitale)

of

Digitaal (digitaal-uit/digitaal)

mA-versie: - analoge uitgangsstroom

- niet galvanisch geïsoleerde elektronica

- uitgangssignaal: analoog (analoog-out/analoog)

Informatie over de

meetbereik

De werkelijke helling van een sensor kan afhankelijk van de productie variëren tussen 65% en 150% van de nominale helling

Opmerking: bij een helling > 100% wordt het meetbereik dienovereenkomstig verkleind.

(Bv.: 150% helling → 67% van het gespecificeerde meetbereik)

De hellingsdrift

Bij herhaalbaarheid

(25 °C, pH 7,2 in drinkwater)

Werktemperatuur

Meting van de watertemperatuur: 0... +45 °C

(geen ijskristallen in meetwater)

Temperatuur

vergoeding

Automatisch, door een geïntegreerde temperatuursensor

Plotselinge temperatuurveranderingen moeten worden vermeden.

Max. toegestane werkdruk

Bediening zonder vasthoudingsring:

- 0,5 bar

- geen drukimpulsen en/of trillingen

Operatie met vasthoudingsring in de stroomcel:

- 1,0 bar,

- geen drukimpulsen en/of trillingen (zie optie 1)

CD4.2

Stroompercentage

(Inkomende stroomsnelheid)

Cl2: factor 0.35

O3

Het ontbreken van

desinfectiemiddel

Verbinding

mV versie:

Modbus versie:

Versie 4-20 mA:

5-polige M12, aansluitflens

5-polige M12, aansluitflens

2 polen terminal

of

5-polige M12, aansluitflens

Max. lengte van de sensorkabel

(afhankelijk van de interne

signaalverwerking)

> 30 m zijn toegestaan

Maximale kabellengte is afhankelijk van de toepassing

5 polen M12 aansluitflens: IP68

2 polen terminal met mA-kap: IP65

Grootte

Diameter:

Lengte: mV Versie

Modbus versie 4-20 mA versie

ongeveer 25 mm

ca. 190 mm (analoge signaalverwerking)

ongeveer 205 mm (digitale signaalverwerking)

ongeveer 205 mm

ongeveer 220 mm (2-pool-terminal)

ongeveer 190 mm (5-pool-M12)

CD4.2

Bewaarplaats

Elektrolyt: in originele fles, beschermd tegen zonlicht bij +5... +35 °C min 1

jaar of tot de opgegeven vervaldatum

Membraankap: in de originele verpakking geen limiet bij +5... +40 °C

(gebruikte membraankappen mogen niet worden opgeslagen)

Onderhoud

Regelmatige controle van het meetsignaal, minimaal eenmaal per week

De volgende specificaties zijn afhankelijk van de waterkwaliteit:

Verandering van de membranenkap: één keer per jaar (afhankelijk van de waterkwaliteit) Verandering van de elektrolyten: om de 3 - 6 maanden

  Optie 1:

Steunring

- bij werkzaamheden onder druk > 0,5 bar in een stroomcel

- afmetingen van de steunring 29 x 23,4 x 2,5 mm, gesneden, PETP

- Verschillende posities voor groef selecteerbaar (op aanvraag)

Meting

bereik

in ppm

Resolutie

in ppm

Output

Output

weerstand

Nominale

helling

in mV/ppm

Spanning

aanbod

CD4.2N-M12

0.05... 20.00

0.01

0...-2000 mV

1 kΩ

- Honderd.

±5 - ±15 VDC

10 mA

5-polige M12-plug-on-flens

Functie van de draden:

PIN1: meetsignaal PIN2: +U

PIN3: U

PIN4: signaal GND

PIN5: n.c.

CD4.2H-M12

0.005... 2.000

0.001

- Duizend.

Meting bereik

in ppm

Resolutie

in ppm

Output

Uitgangsweerstand

Nominale

helling

in mV/ppm

analoge

0...-2 V (maximaal -2,5 V)

1 kΩ

9-30 VDC

ongeveer 20-56 mA

5-polige M12-plug-on-flens

Functie van de draden:

PIN1: meetsignaal PIN2: +U

PIN3: vermogen GND

PIN4: signaal GND

PIN5: n.c.

analoge

0...+2 V (maximaal +2,5 V)

1 kΩ

Meting

bereik

in ppm

Resolutie

in ppm

Output

Uitgangsweerstand

CD4.2H-M0c

0.005... twee.000

0.001

Modbus RTU

Er zijn geen beëindigende weerstanden in de sensor.

9-30 VDC

ongeveer 20-56 mA

5-polige M12-plug-on-flens

Functie van de draden:

PIN1: voorbehouden

PIN2: +U

PIN3: vermogen GND

PIN4: RS485B

PIN5: RS485A

CD4.2N-M0c

0.05... 20.00

0.01

Meting

bereik

in ppm

Resolutie

in ppm

Output

Output

weerstand

Nominale helling

in mA/ppm

4...20 mA

niet gekalibreerd

12...30 VDC

RL 50Ω...RL 900Ω

2 polen terminal

2 x 1 mm2)

Aanbevolen:

Ronde kabel

4 mm

2 x 0,34 mm2
