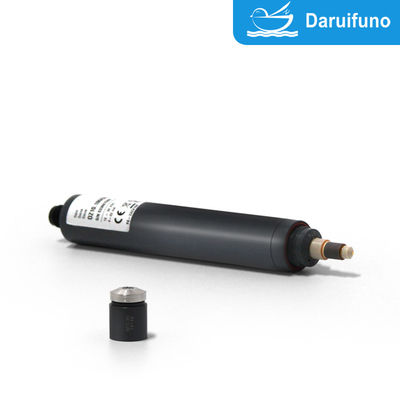

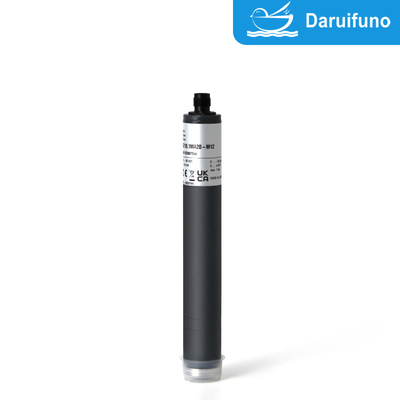

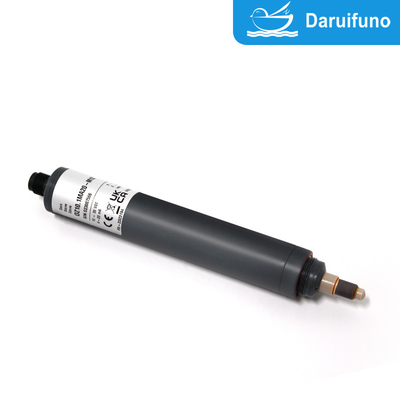

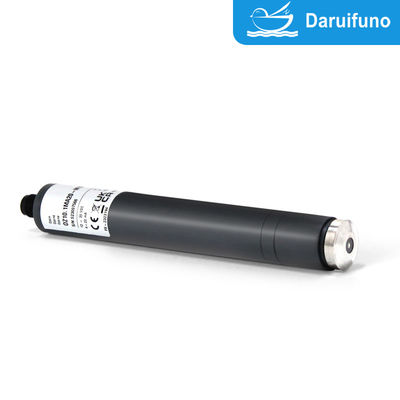

Twee-draad 4-20mA twee-elektrode ozon sensor voor drinkwater, direct drinkwater, service proceswater

OZ1.2

Zwembadwater, drinkwater, water van dienst, proceswater
Het water mag geen oppervlakteactieve stoffen (tensiden) bevatten.

Elektronisch

Analoogversie: - uitgangsspanning

- niet galvanisch geïsoleerde elektronica

- interne analoge gegevensverwerking

- uitgangssignaal: analoog (analoog-out/analoog)

Digitale versie: - elektronica is volledig galvanisch geïsoleerd

- digitale interne gegevensverwerking

- uitgangssignaal: analoog (analoge/digitale)

of

Digitaal (digitaal-uit/digitaal)

mA-versie: - analoge uitgangsstroom

- niet galvanisch geïsoleerde elektronica

- uitgangssignaal: analoog (analoog-out/analoog)

Informatie over de

meetbereik

De werkelijke helling van een sensor kan afhankelijk van de productie variëren tussen 65% en 150% van de nominale helling

Opmerking: bij een helling > 100% wordt het meetbereik dienovereenkomstig verkleind.

(Bv.: 150% helling → 67% van het gespecificeerde meetbereik)

De hellingsdrift

Bij herhaalbaarheid

(25 °C, pH 7,2 in drinkwater)

Werktemperatuur

Meting van de watertemperatuur: 0... +45 °C

(geen ijskristallen in meetwater)

Temperatuur

vergoeding

Automatisch, door een geïntegreerde temperatuursensor
Plotselinge temperatuurveranderingen moeten worden vermeden.

Max. toegestane werkdruk

Bediening zonder vasthoudingsring:

- 0,5 bar

- geen drukimpulsen en/of trillingen

Operatie met vasthoudingsring in de stroomcel:

- 1,0 bar,

- geen drukimpulsen en/of trillingen (zie optie 1)

OZ1.2

Stroompercentage

(Inkomende stroomsnelheid)

Cl2: factor 0.03
ClO2: factor 0.7

Verbinding

mV versie:

Modbus versie:

Versie 4-20 mA:

5-polige M12, aansluitflens

5-polige M12, aansluitflens

2 polen terminal

of

5-polige M12, aansluitflens

> 30 m zijn toegestaan

Maximale kabellengte is afhankelijk van de toepassing

5 polen M12 aansluitflens: IP68

2 polen terminal met mA-kap: IP65

Grootte

Diameter:

Lengte: mV versie

Modbus versie 4-20 mA versie

ongeveer 25 mm

ca. 190 mm (analoge signaalverwerking)

ongeveer 205 mm (digitale signaalverwerking)

ongeveer 205 mm

ongeveer 220 mm (2-pool-terminal)

ongeveer 190 mm (5-pool-M12)

OZ1.2

Bewaarplaats

Elektrolyt: in originele fles, beschermd tegen zonlicht bij +5... +35 °C min 1

jaar of tot de opgegeven vervaldatum

Membraankap: in de originele verpakking geen limiet bij +5... +40 °C

(gebruikte membraankappen mogen niet worden opgeslagen)

Onderhoud

Regelmatige controle van het meetsignaal, minimaal eenmaal per week

De volgende specificaties zijn afhankelijk van de waterkwaliteit:

Verandering van de membranenkap: één keer per jaar (afhankelijk van de waterkwaliteit)

Verandering van de elektrolyten: om de 3 - 6 maanden

  Optie 1:

Steunring

- bij werkzaamheden onder druk > 0,5 bar in een stroomcel

- afmetingen van de steunring 29 x 23,4 x 2,5 mm, gesneden, PETP

- Verschillende posities voor groef selecteerbaar (op aanvraag)

Meting bereik

in ppm

Resolutie

in ppm

Output

Output

weerstand

Nominale

helling

in mV/ppm

Spanning

aanbod

0...-2000 mV

1 kΩ

±5 - ±15 VDC

10 mA

5-polige M12-plug-on-flens

Functie van de draden:

PIN1: meetsignaal

PIN2: +U

PIN3: U

PIN4: signaal GND

PIN5: n.c.

0...+2000 mV

1 kΩ

10 - 30 VDC

10 mA

5-polige M12-plug-on-flens

Functie van de draden:

PIN1: meetsignaal

PIN2: +U

PIN3: vermogen GND

PIN4: signaal GND

PIN5: n.c.

Meting

bereik

in ppm

Resolutie

in ppm

Output

Output weerstand

Nominale

De helling

in mV/ppm

analoge

0...-2 V

(maximaal -2,5 V)

1 kΩ

9-30 VDC

ongeveer 20-56 mA

5-polige M12-plug-on

flenzen

Functie van de draden:

PIN1: meetsignaal

PIN2: +U

PIN3: vermogen GND

PIN4: signaal GND

PIN5: n.c.

analoge

0...+2 V

(max. +2,5 V)

1 kΩ
