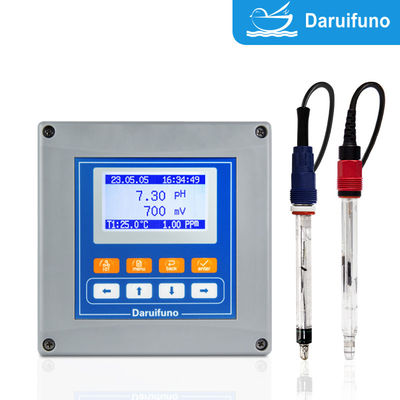

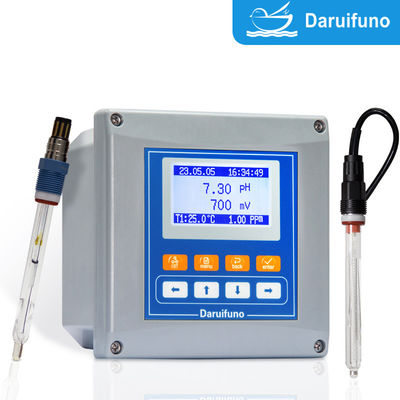

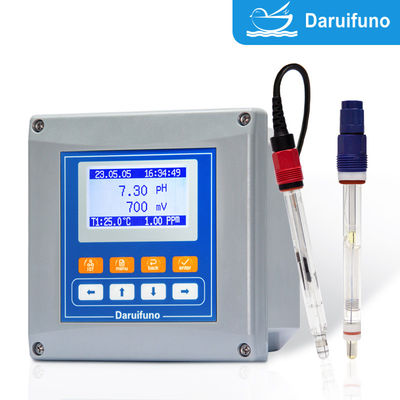

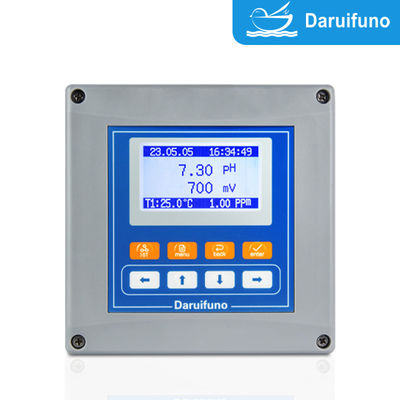

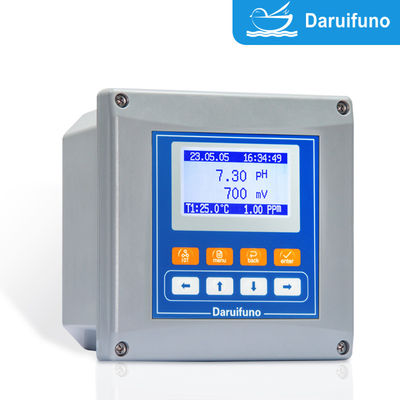

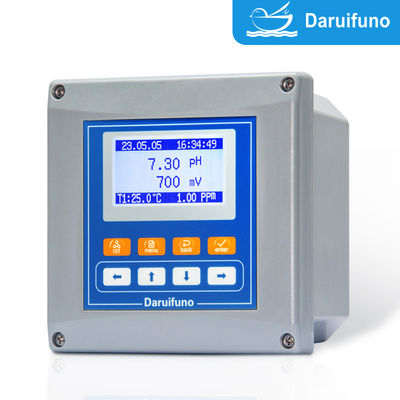

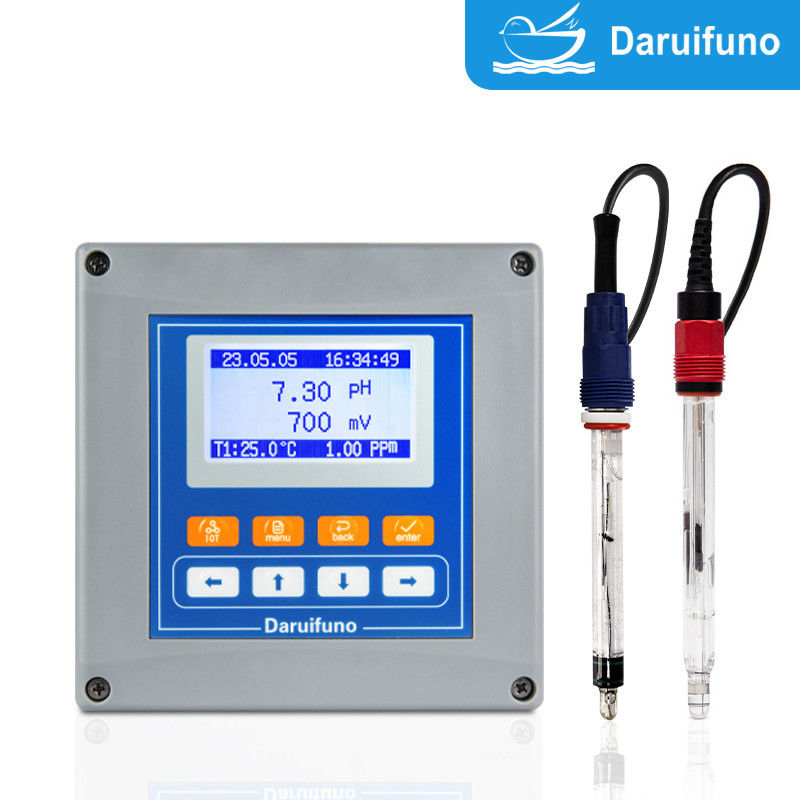

Analoog-type Dual Channels PH en ORP Controller met historisch gegevensbestand voor zwembad
De dubbelkanaals analoge pH- en ORP-controller is een intelligent analytisch besturingsapparaat dat veel wordt gebruikt in de waterbehandeling, chemische, voedingsmiddelen, galvanisering en andere industrieën.Het kan twee signalen tegelijkertijd ontvangen (bijvoorbeeld, één groep is pH en één groep is ORP) voor onafhankelijke of bindingscontrole.
- Ruimte- en kostenbesparing: pH- en ORP-functies worden in één controller geïntegreerd om het aantal apparaten te verminderen.
- Dual-channel onafhankelijke besturing: kan twee chemische parameters afzonderlijk controleren en controleren om de nauwkeurigheid van de besturing te verbeteren.
- Verbeteren van de flexibiliteit van het systeem: gemakkelijk flexibel in te stellen op basis van verschillende besturingsvereisten in complexe processen.
- Aanpassing aan de trend van multiparameter koppeling in de moderne industrie: ondersteuning van gegevensregistratie en remote management
Productparameters
| Model |
APX2-PD-A |
APX2-PD-D |
| Metingsprojecten |
2 meetkanaalinvoer, pH of ORP kan willekeurig worden geselecteerd |
| Beginsel |
PH |
GlaspH-elektrode (concentratieindex van waterstofionen) |
| ORP |
Elektroden van platina of goud (redoxpotentieel) |
| Afbeeldingsbereik |
PH: 0~14pH ORP: ± 2000mV Temperatuur: -10~150°C |
| Resolutie |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Precisiteit |
00,1% van het meetbereik of ±0,02pH / ±2mV, de grotere |
| Stabiliteit |
0.05% van het meetbereik om de 24 uur zonder accumulatie |
| Herhaalbaarheid |
Beter dan 0,1% van het meetbereik |
| Tijdelijke vergoeding |
Automatisch of handmatig (NTC10K/PT1000) |
| Uitgang van de relais |
Twee SPST-relais, max. belasting 3A/250VAC, instellen van hoog/laag alarm, temp. of schone bediening |
| Digitale communicatie |
Een RS485-interface met twee draden, Modbus RTU en JSON |
| Huidige output |
Twee 0/4~20mA stroom Max. belasting 1000Ω |
| Tijdweergave |
Jaar/maand/datum uur/minuut/seconde |
| Historische gegevens |
Registratie van 10000 historische gegevens en de laatste 100 gegevens van het kalibratieonderhoud |
| Voorwerp van de waardering* |
Ingebouwde matrix (equivalent aan restchloor) 0~2,5 mg/l |
| Ondersteuning door de gebruiker gedefinieerd (20x20 matrix) |
| Lineaire overeenkomsten (watermonsterstabiliteit) |
| Afbeelding |
128*64 3,2 inch grafische dot matrix LCD |
| Kalibratiemethode |
PH: 3 punten ORP: 2 punten, kalibratiepunten kunnen vrij worden ingesteld |
| Materiaal |
Verbeterde ABS-beschermingsgraad: IP66 |
| Stroomvoorziening |
AC: 100~240V 50/60Hz |
DC: 18~36V |
| Afmeting |
144*144*120mm (Gatgrootte 138*138mm) |
| Werktemperatuur |
0°60°C, RH < 95%, niet-condenserend |
| Bergingstemperatuur |
-20°70°C, RH < 55%, niet-condenserend |
| Installatie |
Wandmontage, buisklem, paneel |
Voordelen en kenmerken
- Dual-channel input: ondersteunt gelijktijdige verbinding van twee elektroden (pH+pH, ORP+ORP of pH+ORP)
- Dual-channel relais-uitgang: kan hoog/laag alarm, doseringscontrole en andere functies instellen
- Analoogsignaaluitgang (4-20mA): PLC- of DCS-docking om afstandsbediening te bereiken
- HDL-display Real-time weergave van pH/ORP, elektrode status, temperatuur, relais status, enz.
- Op menu gebaseerde bediening: eenvoudig te bedienen, ondersteunt meerdere talen
- functie voor het registreren van de geschiedenis: opslag van meetgegevens en alarmeringsgegevens voor gemakkelijke traceerbaarheid
- Elektronische klok: geeft tijdstempel, werkt samen met gegevensopname
- Automatische reinigingsbediening: zorgt voor reinigingsrelay-uitgang, ondersteunt timing of voorwaardelijke reinigingsfunctie
- Meerdere kalibratiemethoden: ondersteunt 1-punts-, 2-punts- of meerpuntskalibratie om de nauwkeurigheid te verbeteren
- Twee kanalen zijn van elkaar geïsoleerd.
- Elk kanaal kan worden aangesloten op een onafhankelijk tempersysteem.
- Wanneer pH, ORP en temperatuur tegelijkertijd worden getest, kan het algoritme in de meter tegelijkertijd het desinfectievermogen evalueren en de pH-, ORP-, temp.- en chloorwaarden weergeven.
- Voldoen aan de pH/ORP-monitoring, de doseringscontrole en de afstandsoverdracht van gegevenssignalen tegelijkertijd.
Daruifuno PH ORP-controller APX2-PD geschiedenisregister en elektronische klokfunctie
Ingebouwde real-time klok RTC: kan de huidige tijd weergeven en ondersteuning tijdstempel.
Daruifuno PH ORP-controller APX2-PD tweerichtings-relaisregeling
Elk kanaal kan met twee relais worden geconfigureerd om de volgende functies te verwezenlijken:
Instelling van bovenste en onderste limieten: wanneer de pH/ORP de ingestelde waarde overschrijdt, treedt de relais in werking.
Controlepomp voor dosering:
de pH is te hoog → start van de zuurdoseringspomp;
de pH is te laag → start de alkali-doseringspomp;
ORP is te laag → start met het toedienen van oxidatiemiddelen;
ORP is te hoog → begin met de dosering van reductiemiddel.
Vertraagde start/stopfunctie van de pomp om overmatige schommelingen te voorkomen.
Beheersing van de koppeling: de koppeling wordt gestart en gestopt wanneer zowel de pH als de ORP de limiet overschrijden.
Daruifuno PH ORP controller APX2-PD automatisch reinigingsregeling principe
De regelaar kan instellen: frisse tijdsinterval, reiniging tijd
Controlemethode:
De regelaar geeft het relaysignaal voor het reinigen → aandrijft de magnetoventil/waterpomp/gasreiniging → spoelt de elektrode
Daruifuno PH ORP-controller APX2-PD pH- en ORP-kalibratiemethode
1. pH-kalibratie:
Gebruik standaardbuffer: pH 4.01, 7.00, 10.01Het kalibratiepunt kan vrij worden ingesteld.
Kalibratie in één punt: gebruik vloeistof met een pH van 7,00 om het nulpunt te kalibreren.
Kalibratie in twee punten: pH 7,00 en 4,00 of 10.00, kalibreer nulpunt en helling.
De controller leidt de werking, bepaalt automatisch de stabiliteit en de opslag.
2. ORP-kalibratie:
Gebruik een standaardbuffer, zoals +220mV of +470mV.
Het kalibratieproces is eenvoudig, meestal is één punt voldoende.
Daruifuno PH ORP-controller APX2-PD-controller installatiemethode
Montage van een paneel (ingebed): geschikt voor een instrumentenkast of bedieningskast.
Wandinstallatie: aan de muur bevestigd via de achterplaat.
Installatie van de pijpleiding: bevestigd naast de procespijpleiding met behulp van een speciale beugel.
Elektrode-toegangsmethode: ondersteunt BNC- of draadverbinding, de elektrode en temperatuurcompensatiezon worden meestal in de stroomcel of online-interface geplaatst.
- Ik weet het niet.Toepassing:
◇ Oppervlaktewater
◇ Bronwater
◇ Wateren voor aquacultuur
◇ Landschapswater
◇ Invoer van de waterwerken
◇ Bewaking van de waterbehandeling
◇ Drinkwater,
◇ Grondwater, zwembad
◇Bewaking van industriële processen en beheer van doseringscontrole
◇Kemicaliën, aardolie, papier, voedingsmiddelen en geneesmiddelen, galvanisering, PCB-productie, enz.
◇ Gemeentelijke/industriële waterbehandeling
◇ Bewaking van het koelwater
◇ Elektroplatering/chemische vloeistofcontrole
◇ Productielijn voor voedsel en dranken
◇ Beheersing van de reactiebank voor zuur-basisneutraliteit
