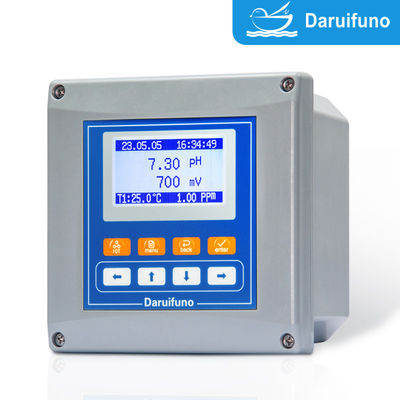

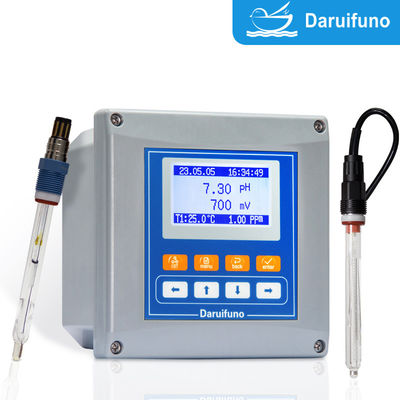

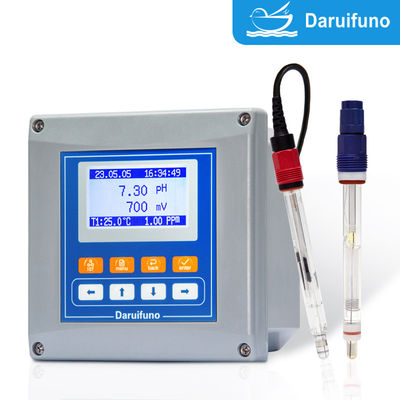

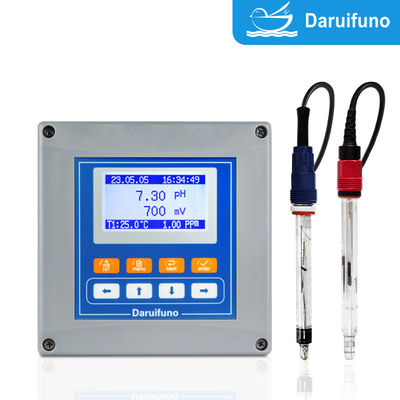

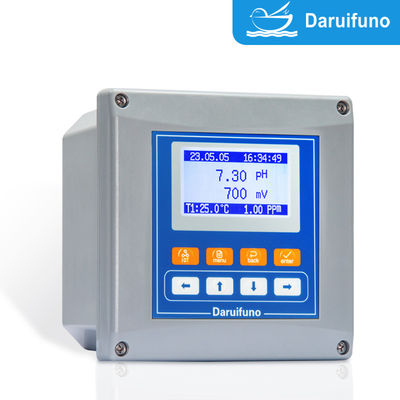

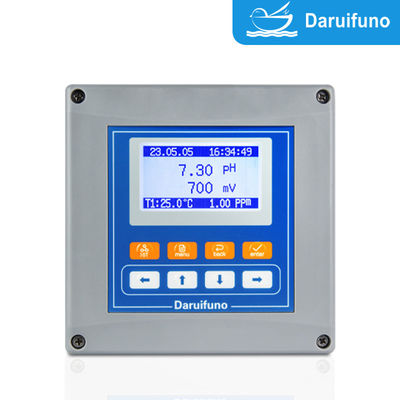

Dual Channels Analoog PH En ORP Controller Met RS485 En Twee Relais Waterbehandeling
Een dubbelkanaals regelaar van het merk Daruifuno APX2-PD, gelijktijdig aangesloten op twee analoge signaalkanaal:één kan worden geselecteerd voor de pH-elektrode en een voor de ORP-elektrode (oxidatie-reductiepotentieel), beide kunnen worden aangesloten op een analoge pH-elektrode, en beide kunnen worden aangesloten op een analoge ORP-elektrode.
Het analoge signaal (meestal mV of 4~20mA) wordt versterkt, gefilterd, lineair omgezet en weergegeven, output of getriggerde relay-actie na interne verwerking.kalibratie en controle van respectievelijk pH en ORP.
- Twee kanalen werken onafhankelijk: één apparaat kan tegelijkertijd pH en ORP controleren, waardoor de apparatuurkosten en de installatieruimte worden bespaard.
- Hoogprecisie meting: stabiel signaal, temperatuurcompensatie
- Twee analoge uitgangen: respectievelijk 4~20mA overeenkomend met pH en ORP kunnen worden uitgebracht, die worden gebruikt om PLC- en DCS-systemen te verbinden.
- Een RS485 Modbus-uitgang, RS485 is een differentiële signaalcommunicatie-interface met een sterke anti-interferentie-capaciteit, lange communicatieafstand (tot 1,2 kilometer),ondersteuning voor meerpuntscommunicatieHet kan gegevens op afstand verzenden en de meetgegevens zoals pH, ORP, temperatuur, enz. verzenden.naar het computersysteem in realtime via RS485. Het kan gecentraliseerde monitoring, data-acquisitie en analyse realiseren. Het kan communiceren met PLC/DCS-systeem. Het kan communiceren met PLC,DCS en andere besturingssystemen via het Modbus RTU-protocol (meest voorkomend) voor automatisering van processen.
Productparameters
| Model |
APX2-PD-A |
APX2-PD-D |
| Metingsprojecten |
2 meetkanaalinvoer, pH of ORP kan willekeurig worden geselecteerd |
| Beginsel |
PH |
GlaspH-elektrode (concentratieindex van waterstofionen) |
| ORP |
Elektroden van platina of goud (redoxpotentieel) |
| Afbeeldingsbereik |
PH: 0~14pH ORP: ± 2000mV Temperatuur: -10~150°C |
| Resolutie |
PH: 0,01pH ORP: 1mV TEMP: 0,1°C |
| Precisiteit |
00,1% van het meetbereik of ±0,02pH / ±2mV, de grotere |
| Stabiliteit |
0.05% van het meetbereik om de 24 uur zonder accumulatie |
| Herhaalbaarheid |
Beter dan 0,1% van het meetbereik |
| Tijdelijke vergoeding |
Automatisch of handmatig (NTC10K/PT1000) |
| Uitgang van de relais |
Twee SPST-relais, max. belasting 3A/250VAC, instellen van hoog/laag alarm, temp. of schone bediening |
| Digitale communicatie |
Een RS485-interface met twee draden, Modbus RTU en JSON |
| Huidige output |
Twee 0/4~20mA stroom Max. belasting 1000Ω |
| Tijdweergave |
Jaar/maand/datum uur/minuut/seconde |
| Historische gegevens |
Registratie van 10000 historische gegevens en de laatste 100 gegevens van het kalibratieonderhoud |
| Voorwerp van de waardering* |
Ingebouwde matrix (equivalent aan restchloor) 0~2,5 mg/l |
| Ondersteuning door de gebruiker gedefinieerd (20x20 matrix) |
| Lineaire overeenkomsten (watermonsterstabiliteit) |
| Afbeelding |
128*64 3,2 inch grafische dot matrix LCD |
| Kalibratiemethode |
PH: 3 punten ORP: 2 punten, kalibratiepunten kunnen vrij worden ingesteld |
| Materiaal |
Verbeterde ABS-beschermingsgraad: IP66 |
| Stroomvoorziening |
AC: 100~240V 50/60Hz |
DC: 18~36V |
| Afmeting |
144*144*120mm (Gatgrootte 138*138mm) |
| Werktemperatuur |
0°60°C, RH < 95%, niet-condenserend |
| Bergingstemperatuur |
-20°70°C, RH < 55%, niet-condenserend |
| Installatie |
Wandmontage, buisklem, paneel |
Voordelen en kenmerken
- Dual-channel-invoer: ondersteunt gelijktijdige aansluiting van twee elektroden (pH+pH, ORP+ORP of pH+ORP), controleert pH en ORP tegelijkertijd, verbetert de efficiëntie en bespaart installatie ruimte
- Dual-channel relais-uitgang: kan hoog/laag alarm, doseringscontrole en andere functies instellen
- Analoogsignaaluitgang (4-20mA): levert 4-20mA-uitgang, die handig is voor het koppelen met PLC- en DCS-systemen
- HDL-display Real-time weergave van pH/ORP, elektrode status, temperatuur, relais status, enz.
- functie voor het registreren van de geschiedenis: opslag van meetgegevens en alarmeringsgegevens voor gemakkelijke traceerbaarheid
- Elektronische klok: biedt tijdstempel, werkt samen met gegevensopname Ingebouwde geschiedenisopname en elektronische klok, u kunt de tijd van belangrijke gebeurtenissen vragen
- Automatische reinigingsbediening: zorgt voor reinigingsrelay-uitgang, ondersteunt timing- of voorwaardelijke triggerreinigingsfunctie om de levensduur van de elektrode te verlengen
- Meerdere kalibratiemethoden: ondersteunt 1-punts-, 2-punts- of meerpuntskalibratie om de nauwkeurigheid te verbeteren
- Twee kanalen zijn van elkaar geïsoleerd.
- Elk kanaal kan worden aangesloten op een onafhankelijk tempersysteem.
- Wanneer pH, ORP en temp. tegelijkertijd worden getest, kan het algoritme in de meter tegelijkertijd het desinfectievermogen evalueren en de pH-, ORP-, temp.- en chloorwaarden weergeven.
- Voldoen aan de pH/ORP-monitoring, de doseringscontrole en de afstandsoverdracht van gegevenssignalen tegelijkertijd.
- Op menu gebaseerde bediening Ondersteuning van meerdere talen, gebruiksvriendelijke interface, eenvoudige bediening
Daruifuno PH ORP-controller APX2-PD geschiedenisregister en elektronische klokfunctie1. functie voor het registreren van geschiedenis
1.De meetgegevens, alarmbesluiten enz. opslaan.
Het opnameinterval kan worden ingesteld (bijvoorbeeld om de 10 minuten)
2. Elektronische klokfunctie
Realtime-klokmodule om nauwkeurige gebeurtenisregistratie te garanderen
Gebruikt voor tijdregeling (zoals reinigingstijd, kalibratie)
Daruifuno PH ORP-controller APX2-PD tweerichtings-relaisregeling
Stel de bovenste/laagste pH-grens in. Wanneer de ingestelde waarde wordt overschreden, wordt de relais geactiveerd.
Voorbeeld: pH > 9, start de zuurdoseringspomp;
pH < 6, start de alkalische doseringspomp;
U kunt het hysterese-interval instellen om frequente schakeling te voorkomen.
Daruifuno PH ORP controller APX2-PD automatisch reinigingsregeling principe
De relay kan worden ingesteld op een vaste starttijd (bijvoorbeeld om de 24 uur).
start het magnetoventil of de waterpomp om de elektrode te reinigen
vermijdt meetfouten veroorzaakt door hechting op het elektrodeoppervlak.
Daruifuno PH ORP-controller APX2-PD pH- en ORP-kalibratiemethode
1. pH-kalibratie:
Gebruik standaardbuffer: pH 4.01, 7.00, 10.01Het kalibratiepunt kan vrij worden ingesteld.
Kalibratie in één punt: gebruik vloeistof met een pH van 7,00 om het nulpunt te kalibreren.
Kalibratie in twee punten: pH 7,00 en 4,00 of 10.00, kalibreer nulpunt en helling.
De controller leidt de werking, bepaalt automatisch de stabiliteit en de opslag.
2. ORP-kalibratie:
Gebruik een standaardbuffer, zoals +220mV of +470mV.
Het kalibratieproces is eenvoudig, meestal is één punt voldoende.
Daruifuno PH ORP-controller APX2-PD-controller installatiemethodeInstallatiemethode:
- Panelmontage: ingebed in het apparatuurpaneel of de bedieningskast, met een openingsgrootte van ongeveer 92 × 92 mm.
- Wandmontage: geschikt voor installatie op de muur, voorzien van een waterdichte behuizing (IP65 of hoger).
- Installatie van de pijpleiding: op de pijpleiding bevestigd met een speciale beugel.
- Ik weet het niet.Toepassing:
◇ Oppervlaktewater
◇ Bronwater
◇ Wateren voor aquacultuur
◇ Landschapswater
◇ Invoer van de waterwerken
◇ Bewaking van de waterbehandeling
◇ Drinkwater,
◇ Grondwater, zwembad
◇Bewaking van industriële processen en beheer van doseringscontrole
◇Kemicaliën, aardolie, papier, voedingsmiddelen en geneesmiddelen, galvanisering, PCB-productie, enz.
◇ Gemeentelijke/industriële waterbehandeling
◇ Bewaking van het koelwater
◇ Elektroplatering/chemische vloeistofcontrole
◇ Productielijn voor voedsel en dranken
◇ Beheersing van de reactiebank voor zuur-basisneutraliteit
