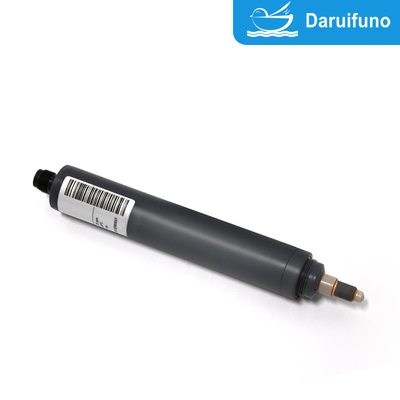

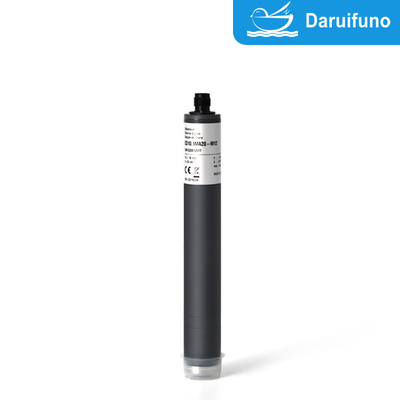

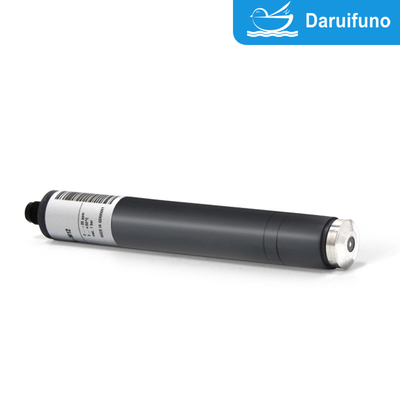

Twee-elektrode-systeem chloordioxidesensor voor alle waterbehandeling

Twee-elektrodensysteemChloordioxidesensorCD10.1 Speciaal gebruikt om de concentratie chloordioxide in water te meten. Gebruikt voorWordt gebruikt bij alle waterbehandelingen, mechanisch sterk membraansysteem, bestand tegen oppervlakteactieve stoffen, hoge bestendigheid tegen chemicaliën, optioneel bereik 0~0,5/2/5/10/20/200ppm.

De Amperometrische Twee-Elektrode Chloordioxide Sensor CD10.1 wordt gebruikt om chloordioxide in water te detecteren en wordt veel gebruikt in waterbehandeling, industriële afvalwaterbewaking en andere gebieden. Hieronder volgen de voordelen en alle functionele kenmerken van deze sensor:
Hoge selectiviteit:Het heeft een hoge specificiteit voor chloordioxide en kan effectief interferentie van andere oxiderende stoffen vermijden.
Hoge gevoeligheid:De sensor kan lage concentraties chloordioxide in water detecteren, is geschikt voor uiteenlopende waterkwaliteitsomstandigheden en garandeert nauwkeurige meetresultaten.
Snel antwoord:De sensor kan in zeer korte tijd veranderingen in de chloordioxideconcentratie detecteren, wat ideaal is voor situaties waarbij snelle feedback vereist is.
Lange termijn stabiliteit:De coating beschermt de elektrode tegen de invloed van verontreinigende stoffen in het water, verlengt de levensduur van de sensor en zorgt ervoor dat deze langdurig stabiel werkt.
Weinig onderhoud nodig:Dankzij de coatingtechnologie wordt verontreiniging van de elektrode verminderd, is er minder frequente reiniging en kalibratie nodig en worden onderhoudskosten en werklast verlaagd.
Economisch:Door de lange levensduur en het eenvoudige onderhoud zijn de gebruikskosten laag en is het geschikt voor langdurig gebruik in automatische bewakingssystemen.

Functionele kenmerken:
Twee-elektrodensysteem:De sensor maakt gebruik van een werkelektrode en een referentie-elektrode om de elektrochemische reactie aan te sturen via een potentiaalverschil om zo de redoxstroom van chloordioxide in water te meten.
Coatingtechnologie:Het elektrodeoppervlak van de sensor is bedekt met een ademend membraan, waardoor alleen chloordioxide kan passeren en met de elektrode kan reageren. Andere verontreinigende stoffen in het water worden geïsoleerd, waardoor verontreiniging van de elektrode wordt verminderd en de levensduur van de sensor wordt verlengd.
Realtime online monitoring:De sensor is geschikt voor continue online bewaking van chloordioxide in water en kan 24 uur per dag realtime feedback geven over de waterkwaliteit, om de nauwkeurigheid en betrouwbaarheid van de procesbesturing te garanderen.
Temperatuurcompensatiefunctie:Sommige sensoren zijn uitgerust met een temperatuurcompensatiefunctie, waarmee de nauwkeurigheid van de meting bij verschillende temperaturen behouden blijft en fouten door temperatuurschommelingen worden voorkomen.
Laag stroomverbruik:Ampèresensoren hebben een laag stroomverbruik en zijn geschikt voor langdurig gebruik, vooral in geautomatiseerde bewakingssystemen met een beperkte stroomvoorziening.
Anti-vervuilingsontwerp:Naast de beschermende coating zijn sommige sensoren ook voorzien van een speciaal ontwerp dat onder complexe waterkwaliteitsomstandigheden kan functioneren, sterkere anti-vervuilingseigenschappen heeft en de impact van drijvende objecten of sedimenten vermindert.
Breed scala aan toepassingsscenario's:De sensor kan in alle waterzuiveringsindustrieën worden gebruikt om het desinfecterende effect en de resthoeveelheid chloordioxide in water te bewaken.

Over het algemeen combineert de chloordioxidesensor met twee elektroden en een ampèrecoating de kenmerken van een hoge gevoeligheid, snelle respons, stabiliteit op lange termijn en lage onderhoudsvereisten. Deze sensor is geschikt voor nauwkeurige detectie en langetermijnbewaking in verschillende waterkwaliteiten.

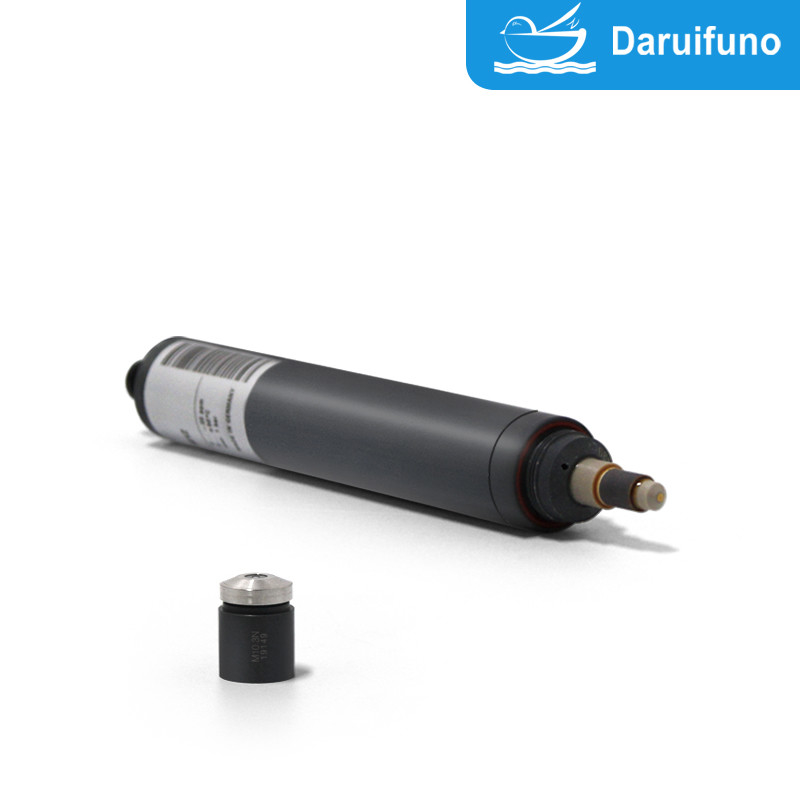

Leveringsomvang:CD10.1-sensor, membraankap, elektrolyt

	CD10.1
Opslag	Sensor: droog en zonder elektrolyt geen limiet bij +5 … +40 °C
	Elektrolyt: in originele fles beschermd tegen zonlicht bij +5 … +35 °C min. 1 jaar of tot de opgegeven EXP-datum
	Membraankap: in originele verpakking geen limiet bij +5 … +40 °C (gebruikte membraandoppen kunnen niet worden bewaard)
Onderhoud	Regelmatige controle van het meetsignaal, min. 1x per week De volgende specificaties zijn afhankelijk van de waterkwaliteit: Vervanging van de membraankap: eenmaal per jaar (afhankelijk van de waterkwaliteit) Vervanging van de elektrolyt: elke 3 - 6 maanden

Optie 1: Borgring

- Bij gebruik met drukken >0,5 bar in de doorstroomcel - Afmetingen borgring 29 x 23,4 x 2,5 mm, gesleufd, PETP - Verschillende posities voor groef selecteerbaar (op aanvraag)

Technische gegevens

1. CD10.1 (Analoge uitgang, analoge interne signaalverwerking)

Omdat de sensorelektronica niet galvanisch gescheiden is, is een potentiaalvrije elektrische verbinding noodzakelijk.

	Meten bereik in p.p.m.	Oplossing in p.p.m.	Uitvoer Uitvoer weerstand	Nominaal helling in mV/ppm	Spanning levering	Verbinding
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000mV 1 kΩ	- 1000	±5 - ±15 V DC 10mA	5-polige M12-opsteekflens Functie van draden: PIN1: meetsignaal PIN2: +U PIN3: -U PIN4: signaal GND PIN5: nc
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0.1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000mV 1 kΩ	+1000	10 - 30 V DC 10mA	5-polige M12-opsteekflens Functie van draden: PIN1: meetsignaal PIN2: +U PIN3: voeding GND PIN4: signaal GND PIN5: nc
CD10.1Omhoog-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0.1		+10

(Onder voorbehoud van technische wijzigingen!)



2. CD10.1 (analoge uitgang, digitale signaalverwerking)

Analoog-uit / digitaal

- De voeding is galvanisch geïsoleerd in de sensor.

- Ook het uitgangssignaal is galvanisch gescheiden, dat wil zeggen potentiaalvrij.

	Meten bereik in p.p.m.	Oplossing in p.p.m.	Uitvoer Uitvoer weerstand	Nominaal Helling in mV/ppm	Stroomvoorziening	Verbinding
CD10.1H-Een-M12	0,005…2,000	0,001	analoog 0…-2 V (maximaal -2,5 V) 1 kΩ	- 1000	9-30 V DC ca. 20-56 mA	5-polige M12-stekker flens Functie van draden: PIN1: meetsignaal PIN2: +U PIN3: voeding GND PIN4: signaal GND PIN5: nc
CD10.1N-Een-M12	0,05…20,00	0,01		- 100
CD10.1L-Een-M12	0,5…200,0	0.1		- 10
CD10.1H-Ap-M12	0,005…2,000	0,001	analoog 0…+2 V (maximaal +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0.1		+10

(Onder voorbehoud van technische wijzigingen!)



3. CD10.1 (digitale uitgang, digitale signaalverwerking)

- De voeding is galvanisch geïsoleerd in de sensor.

- Ook het uitgangssignaal is galvanisch gescheiden, dat wil zeggen potentiaalvrij.

	Meten bereik in p.p.m.	Oplossing in p.p.m.	Uitvoer Uitgangsweerstand	Stroomvoorziening	Verbinding
CD10.1H-M0c	0,005…2,000	0,001	Modbus-RTU Er zitten geen afsluitweerstanden in de sensor.	9-30 V DC ca. 20-56 mA	5-polige M12-opsteekflens Functie van draden: PIN1: gereserveerd PIN2: +U PIN3: voeding GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0.1

(Onder voorbehoud van technische wijzigingen!)



4. CD10.1 4-20 mA (analoge uitgang, analoge interne signaalverwerking)

Omdat de sensorelektronica niet galvanisch gescheiden is, is een potentiaalvrije elektrische verbinding noodzakelijk.

4.1 Elektrische aansluiting: 2-polige aansluitklem

	Meten bereik in p.p.m.	Resolutie N in p.p.m.	Uitvoer Uitvoer weerstand	Nominaal helling in mA/ppm	Spanning levering	Verbinding
CD10.1MA0.5	0,005…0,500	0,001	4…20mA ongekalibreerd	32.0	12…30 V DC RL 50Ω…RL 900Ω	2-polige aansluiting (2x 1mm²)   Aanbevolen: Ronde kabel 4mm 2x 0,34mm²
CD10.1MA2	0,005…2,000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0.1		0,08

(Onder voorbehoud van technische wijzigingen!)

4.2 Elektrische aansluiting: 5-polige M12-opsteekflens

	Meten bereik in p.p.m.	Oplossing in p.p.m.	Uitvoer Uitvoer weerstand	Nominaal helling in mA/ppm	Spanning levering	Verbinding
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20mA ongekalibreerd	32.0	12…30 V DC RL 50Ω…RL 900Ω	5-polige M12-opsteekflens Functie van draden: PIN1: nc PIN2: +U PIN3: -U PIN4: n.c. PIN5: nc
CD10.1MA2-M12	0,005…2,000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200-M12	0,5…200,0	0.1		0,08

(Onder voorbehoud van technische wijzigingen!)



Sparen Onderdelen

Type	Membraankap	Elektrolyt	Emery	O-ring
Alle CD10.1	M10.3N Art. nr. 11057	ECD4 ● ECD7/W, 100 ml Art.nr. 11030	S2 Art. nr. 11906	20 x 1,5 siliconen Art. nr. 11803

(Onder voorbehoud van technische wijzigingen!)
