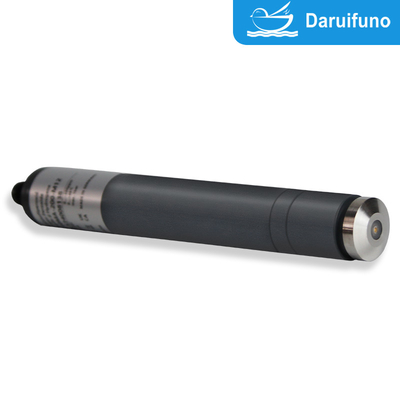

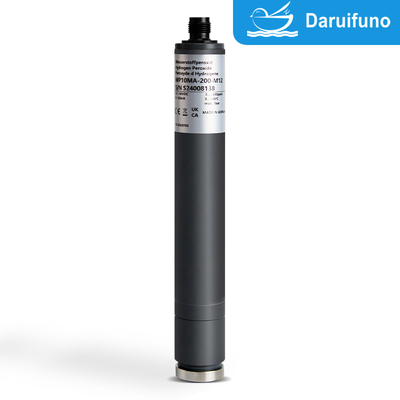

De membraan-waterstofperoxidesensor met twee elektroden WP10 heeft de volgende kenmerken en voordelen, waardoor deze uitstekend presteert op het gebied van waterbehandeling:
Functies
Mechanisch sterk membraansysteem
De sensor heeft een zeer sterk membraansysteemontwerp, dat stabiel kan werken in ruwe omgevingen en schade effectief kan voorkomen.
Tolerantie voor oppervlakteactieve stoffen
Het heeft een hoge tolerantie voor oppervlakteactieve stoffen (zoals wasmiddelen of chemische reagentia) en is geschikt voor verschillende waterkwaliteitsomstandigheden.
Hoge tolerantie voor chemicaliën
Het is bestand tegen de invloed van een verscheidenheid aan chemicaliën (waaronder sterke oxidatiemiddelen of andere bijtende stoffen) om stabiliteit op de lange termijn te garanderen.
Toepasselijk temperatuurbereik
De werkwatertemperatuur kan oplopen tot 45℃, wat voldoet aan de meeste industriële waterbehandelingsbehoeften.
Meerdere optionele bereiken
Er zijn drie bereiken beschikbaar: 0200 ppm, 02000 ppm en 0~20000 ppm, die voldoen aan verschillende behoeften, van sporendetectie tot detectie van hoge concentraties.
Voordelen
Nauwkeurige meting
Met behulp van een systeem met twee elektroden heeft het een hoge gevoeligheid en nauwkeurigheid en kan het snel reageren op veranderingen in de waterstofperoxideconcentratie.
Lage onderhoudsvereisten
Duurzaam ontwerp en stabiele werking verminderen de onderhoudsfrequentie en -kosten.
Op grote schaal gebruikt
Toepasbaar op verschillende waterbehandelingsprocessen, waaronder drinkwater, industrieel afvalwater, rioolwater en circulerend koelwater.
Eenvoudig te bedienen
Modulair ontwerp en gebruiksvriendelijke interface voor eenvoudige installatie en gebruik.
Hoge stabiliteit
Wordt niet beïnvloed door fluctuaties in de waterstroom, is in staat tot langdurig continu gebruik, waardoor het risico op instrumentdrift en gegevensfouten wordt verminderd.
Systeem met twee elektroden, gebruikt bij alle waterbehandelingen, mechanisch sterk membraansysteem, bestand tegen oppervlakteactieve stoffen, hoge weerstand tegen chemicaliën, maximale watertemperatuur: 45°C, optioneel bereik 0~200/2000/20000 ppm
Omdat de sensorelektronica niet galvanisch gescheiden is, is een potentiaalvrije elektrische aansluiting noodzakelijk.
|
|
Meetbereik |
oplossing |
Uitvoer
Uitgangsweerstand
|
Nominaal helling |
Voedingsspanning |
Verbinding |
| WP10H-M12 |
0,5…200 ppm |
0,1 ppm |
0…-2000 mV
1 kΩ
|
-10 mV/ppm |
±5 - ±15 VDC
10mA
|
5-polige M12-opsteekflens
Functie van draden:
PIN1: meetsignaal PIN2: +U
PIN3: -U
PIN4: signaal GND
PIN5: nc
|
| WP10N-M12 |
5…2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
0,005…2% (20.000 ppm) |
0,001%
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
0,05… 20%
(200.000 ppm)
|
0,01%
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
(Onder voorbehoud van technische wijzigingen!)
2.WP10 (analoog uitgang, digitaal signaal verwerking)
Analoog-uit/digitaal
De voeding is galvanisch geïsoleerd in de sensor.
Ook het uitgangssignaal is galvanisch gescheiden, dat wil zeggen potentiaalvrij.
|
|
Meetbereik |
Oplossing |
Uitgang Uitgangsweerstand |
Nominale helling |
Voeding |
Verbinding |
| WP10H-Een-M12 |
0,5…200,0 ppm |
0,1 ppm |
analoog
0…-2 V (max.
-2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 V DC
ca.
20-56mA |
5-polige M12-opsteekflens
Functie van draden:
PIN1: meetsignaal PIN2: +U
PIN3: voeding GND
PIN4: signaal GND
PIN5: nc
|
| WP10N-Een-M12 |
0,50… 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-Een-M12 |
0,005… 2%
(20.000 ppm) |
0,001%
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
0,05… 20%
(200.000 ppm)
|
0,01%
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0,5…200,0 ppm |
0,1 ppm |
analoog
0…+2 V (max.
+2,5V)
1 kΩ
|
+10 mV/ppm |
| WP10N-Ap-M12 |
5… 2000 ppm |
1 ppm |
+1 mV/ppm |
| WP10L-Ap-M12 |
0,005… 2%
(20.000 ppm) |
0,001%
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
0,05… 20%
(200.000 ppm) |
0,01%
(100 ppm) |
+100 mV/%
(+0,01 mV/ppm) |
(Onder voorbehoud van technische wijzigingen!)
3.WP10 (digitaal uitgang, digitaal signaal verwerking)
De voeding is galvanisch geïsoleerd in de sensor.
Ook het uitgangssignaal is galvanisch gescheiden, dat wil zeggen potentiaalvrij.
|
|
Meetbereik |
Oplossing |
Uitvoer
Uitgangsweerstand
|
Stroom levering |
Verbinding |
| WP10H-M0c |
0,5…200,0 ppm |
0,1 ppm |
Modbus RTU
Er zitten geen afsluitweerstanden in de sensor.
|
9-30 V DC
ca. 20-56mA |
5-polige M12-opsteekflens
Functie van draden:
PIN1: gereserveerd
PIN2: +U
PIN3: voeding GND
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5… 2000 ppm |
1 ppm |
| WP10L-M0c |
0,005… 2%
(20.000 ppm)
|
0,001%
(10 ppm)
|
| WP10-20%-M0c |
0,05… 20%
(200.000 ppm)
|
0,01%
(100 ppm)
|
(Onder voorbehoud van technische wijzigingen!)
4.WP10 4-20 mA (analoog uitgang, analoog intern signaal verwerking)
Omdat de sensorelektronica niet galvanisch gescheiden is, is een potentiaalvrije elektrische aansluiting noodzakelijk.
4.1Elektrisch verbinding: 2 pool terminal klem
|
|
Meetbereik |
oplossing |
Uitgang Uitgangsweerstand |
Nominaal helling |
Voedingsspanning |
Verbinding |
| WP10MA-200 |
0,5…200,0 ppm |
0,1 ppm |
4…20mA
ongekalibreerd |
0,08 mA/ppm |
12…30 VDC
RL 50Ω…RL 900Ω |
2-polige aansluiting
(2 x 1 mm²)
Aanbevolen: Ronde kabel
Æ 4 mm
2 x 0,34 mm²
|
| WP10MA-2000 |
5… 2000 ppm |
1 ppm |
0,008 mA/ppm |
| WP10MA-2% |
0,005… 2%
(20.000 ppm)
|
0,001%
(10 ppm)
|
8 mA/%
(0,0008 mA/ppm)
|
| WP10MA-5% |
0,05… 5%
(50.000 ppm)
|
0,01%
(100 ppm)
|
3,2 mA/%
(0,00032 mA/ppm)
|
| WP10MA-10% |
0,05… 10%
(100.000 ppm) |
0,01%
(100 ppm) |
1,6 mA/%
(0,00016 mA/ppm) |
| WP10MA-20% |
0,05… 20%
(200.000 ppm) |
0,01%
(100 ppm) |
0,8 mA/%
(0,00008 mA/ppm) |
(Onder voorbehoud van technische wijzigingen!)
4.2Elektrisch verbinding: 5 pool M12 opsteekbaar flens
|
|
Meetbereik |
oplossing |
Uitgang Uitgangsweerstand |
Nominaal helling |
Voedingsspanning |
Verbinding |
| WP10MA-200-M12 |
0,5…200,0 ppm |
0,1 ppm |
4…20mA
ongekalibreerd |
0,08 mA/ppm |
12…30 VDC
RL 50Ω…RL 900Ω |
5-polige M12-opsteekflens
Functie van draden: PIN1: nc
PIN2: +U
PIN3: -U
PIN4: nc.
PIN5: nc
|
| WP10MA-2000-M12 |
5… 2000 ppm |
1 ppm |
0,008 mA/ppm |
| WP10MA-2%-M12 |
0,005… 2%
(20.000 ppm)
|
0,001%
(10 ppm)
|
8 mA/%
(0,0008 mA/ppm)
|
| WP10MA-5%-M12 |
0,05… 5%
(50.000 ppm)
|
0,01%
(100 ppm)
|
3,2 mA/%
(0,00032 mA/ppm)
|
| WP10MA-10%-M12 |
0,05… 10%
(100.000 ppm) |
0,01%
(100 ppm) |
1,6 mA/%
(0,00016 mA/ppm) |
| WP10MA-20%-M12 |
0,05… 20%
(200.000 ppm) |
0,01%
(100 ppm) |
0,8 mA/%
(0,00008 mA/ppm) |
(Onder voorbehoud van technische wijzigingen!)
Reserveonderdelen
| Type |
Membraan dop |
Elektrolyt |
Emery |
O-ring |
| Alle WP10H |
M10.1H met G-houder Art. Nee. 11045,1
|
EWP7/W, 100 ml
Kunst. Nee. 11201
|
S2
Kunst. Nee. 11906
|
20 x 1,5 siliconen
Kunst. Nee. 11803
|
| Allemaal WP10N |
| Allemaal WP10L |
M10.1D met G-houder Art. Nee. 11041.1
|
| Alle WP10-20% |
| Alle WP10MA-200 |
M10.1H met G-houder Art. Nee. 11045,1
|
| Alle WP10MA-2000 |
| Alle WP10MA-2% |
M10.1D met G-houder Art. Nee. 11041.1
|
| Alle WP10MA-5% |
| Alle WP10MA-10% |
| Alle WP10MA-20% |
(Onder voorbehoud van technische wijzigingen!)
