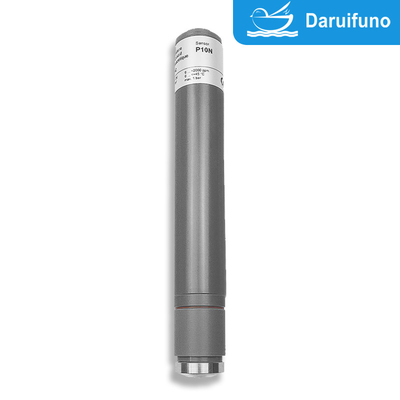

Met membraan gecoate perasetaatzuursensor met hoge chemische weerstand voor alle toepassingen voor waterbehandeling
De twee-elektroden systeem membraan peraceenzuur sensor P10.1 wordt gebruikt in alle water behandelingen.De maximale watertemperatuur is 45°C.Het optioneel bereik is 0~20/200/2000/5000/20000/50000 ppm. De belangrijkste kenmerken en voordelen zijn onder meer de volgende:
Kenmerken
1Eenvoudige twee-elektrode structuur:
Bevat een werkende elektrode en een referentie-elektrode, compact ontworpen, gemakkelijk te integreren in apparatuur of systeem.
Vermindert complexe interacties tussen elektroden en verbetert de signaalstabiliteit.
2Selectieve detectie:
Isoleert andere interfererende stoffen door middel van membraantechnologie om specifieke detectie van peraceenzuur te bereiken.
Biedt een stabiel achtergrondsignaal om kruisverstoring te voorkomen.
3Snelle reactietijd:
De hoge massaoverdracht van het membraan stelt de sensor in staat snel te reageren op veranderingen in de perazuurconcentratie.
4- lage onderhoudsbehoeften:
Het beschermende effect van het membraan vermindert de besmetting en het verlies van elektroden, waardoor de levensduur van de sensor wordt verlengd.
Gewoonlijk heeft het automatische kalibratie- en zelfreinigingsfuncties voor dagelijks gebruik.
5Breed meetbereik:
Het kan perasetazuur detecteren van lage concentratie (ppm-niveau) tot hoge concentratie en voldoet aan verschillende toepassingsvereisten.
Voordelen
1Hoogte van precisie en stabiliteit:
De membraanmethode vermindert effectief externe interferentie en verbetert de nauwkeurigheid en langetermijnstabiliteit van de detectie.
2. chemische corrosiebestendigheid:
Het sensormateriaal is meestal gemaakt van corrosiebestendige materialen om zich aan te passen aan de sterke oxiderende omgeving van peracetinezuur en andere ontsmettingsmiddelen.
3Ontwerp met laag energieverbruik:
Het systeem met twee elektroden heeft een eenvoudig ontwerp en een laag energieverbruik, wat geschikt is voor continue online monitoring.
4Makkelijk te installeren en te bedienen:
Het miniaturiseerde ontwerp en de plug-and-play-functie maken het gemakkelijk in te zetten onder verschillende veldomstandigheden.
5Flexible gegevensuitvoer:
Ondersteunt meerdere signaaluitgangsmethoden (zoals analoge signaal 4-20mA of digitaal communicatieprotocol), die gemakkelijk te integreren is met het besturingssysteem.
6Sterke aanpassingsvermogen:
Het kan worden gebruikt in verschillende waterkwaliteitsomstandigheden (zoals rioolwater, drinkwater, industrieel water) en heeft een sterke tolerantie voor de verandering van de stroom en druk.
Specificaties
|
|
P10.1
|
| Indicator |
Peracetzuur |
|
Toepassing
|
Alle soorten waterbehandeling, ook zeewater
Geleidingszuren worden getolereerd.
(bv. fleswasmachine, CIP-installaties)
Het membraansysteem is mechanisch bestand.
Het membraansysteem is zeer bestand tegen oppervlakteactieve stoffen (tensiden).
|
| Meetsysteem |
Membraan bedekt, amperometrisch 2-elektrode systeem |
|
Elektronica
|
Analoog versie: - uitgangsspanning
- niet galvanisch geïsoleerde elektronica
- interne analoge gegevensverwerking
- uitgangssignaal: analoog (analoog-out/analoog)
Digitale versie: - elektronica is volledig galvanisch geïsoleerd
- digitale interne gegevensverwerking
- uitgangssignaal: analoog (analoge/digitale)
of
Digitaal (digitaal-uit/digitaal)
mA-versie: - analoge uitgangsstroom
- niet galvanisch geïsoleerde elektronica
- uitgangssignaal: analoog (analoog-out/analoog)
|
|
Informatie over het meetbereik
|
De werkelijke helling van een sensor kan afhankelijk van de productie variëren tussen 65% en 150% van de nominale helling
Opmerking: bij een helling > 100% wordt het meetbereik dienovereenkomstig verkleind.
(Bv.: 150% helling → 67% van het gespecificeerde meetbereik)
|
|
Precisiteit
Na kalibratie bij herhaalde omstandigheden (25 °C, in drinkwater) vanaf de volledige schaalwaarde
|
Meetbereik 2000 mg/l: bij 400 mg/l < 2%
bij 1600 mg/l < 3%
|
|
Werktemperatuur
|
Meting van de watertemperatuur: 0... +45 °C
(geen ijskristallen in het meetwater)
|
| Omgevingstemperatuur: 0... +55 °C |
| Temperatuurcompensatie |
Automatisch, door een geïntegreerde temperatuursensor
plotselinge temperatuurveranderingen moeten worden vermeden
Reactietijd t90: ca. 8 min.
|
|
Max. toegestane werkdruk
|
Bediening zonder vasthoudingsring:
- 0,5 bar
- geen drukimpulsen en/of trillingen
|
|
Operatie met vasthoudingsring in de stroomcel:
- 1,0 bar,
- geen drukimpulsen en/of trillingen (zie optie 1)
|
|
P10.1
|
| Stroomsnelheid (inkomende stroomsnelheid) |
Ongeveer 15-30 L/h (33 66 cm/s) in de stroomcel, kleine afhankelijkheid van de doorstroming |
| pH-bereik |
pH 1 ‡ pH 8 (zie Diagram ‡ helling van TARAtec P9.3 en P10.1 ten opzichte van pH ‡, pagina 8) |
|
Inlooptijd
|
Meetbereik 200 mg/l: Eerste start ongeveer 3 uur
Meetbereik 2000 mg/l: eerste start ongeveer 1 uur
Metingsbereik 20000 mg/l: eerste start ca. 30 min.
|
| Reactietijd |
T90: ongeveer 3,5 min bij 10 °C
T90: ongeveer 1,5 min. bij 45 °C
|
| Aanpassing van het nulpunt |
Niet nodig |
| Kalibratie |
Bij het apparaat, door analytische bepaling |
|
Interferenties
|
O3: verhoogt de gemeten waarde sterk
ClO2: verhoogt de gemeten waarde
H2O2: zeer geringe invloed op de meetwaarde (vermindering van het PAA-signaal)
|
| Invloed van geleidingszuren |
1 % zwavelzuur, 1 % stikstofzuur of 1 % fosforzuur in het water hebben geen invloed op het meetgedrag |
| Afwezigheid van het desinfectiemiddel |
Max. 24 uur |
|
Verbinding
|
mV-versie: 5-polige M12, aansluitflens
Modbus versie: 5-pool M12, plug-on flens
Versie 4-20 mA: tweepolige terminal of
5-polige M12, aansluitflens
|
|
Max. lengte van de sensorkabel
(afhankelijk van interne signaalverwerking)
|
Analoog |
< 30 m |
| Digitaal |
> 30 m zijn toegestaan
Maximale kabellengte is afhankelijk van de toepassing
|
| Beschermingstype |
5 polen M12 aansluitflens: IP68
2 polen terminal met mA-kap: IP65
|
| Materiaal |
Elastomeermembraan, PVC-U, roestvrij staal 1.4571 |
|
Grootte
|
Diameter: ongeveer 25 mm
Lange: mV-versie ca. 190 mm (analoog signaalverwerking)
ongeveer 205 mm (digitale signaalverwerking)
Modbus versie ca. 205 mm
4-20 mA versie ongeveer 220 mm (2-pool-terminal)
ongeveer 190 mm (5-pool-M12)
|
| Vervoer |
+5... +50 °C (sensor, elektrolyt, membraankap) |
|
|
P10.1
|
|
Bewaarplaats
|
Sensor: droog en zonder elektrolyten, geen limiet bij +5... +40 °C |
|
Elektrolyt: in originele fles, beschermd tegen zonlicht bij +5... +35 °C
Min. 1 jaar of tot aangegeven vervaldatum
|
|
Membraankap: in de originele verpakking geen limiet bij +5... +40 °C
(gebruikte membraankappen kunnen niet worden opgeslagen)
|
|
Onderhoud
|
Regelmatige controle van het meetsignaal, minimaal eenmaal per week
De volgende specificaties zijn afhankelijk van de waterkwaliteit:
Verandering van de membranenkap: één keer per jaar
Verandering van de elektrolyten: om de 3 - 6 maanden
|
|
|
|
|
Optie 1: behoud ring
|
- bij werkzaamheden onder druk > 0,5 bar in een stroomcel
- afmetingen van de steunring 29 x 23,4 x 2,5 mm, gesneden, PETP
- Verscheidene plaatsen voor groef selecteerbaar (op verzoek)
|
|
Technische gegevens
1.P10.1 (Analoog) output, analoge interne signaal verwerking)
Een potentieelvrije elektrische aansluiting is noodzakelijk, aangezien de sensorelektronica niet is uitgerust met een galvanische.
|
|
Meetbereik |
Resolutie |
Uitvoer Uitvoerweerstand |
Nominale helling |
Spanningsvoorziening |
Verbinding |
|
P10.1-20-M12
|
0...20 ppm
|
00,01 ppm
|
0...-2000 mV
1 kΩ
|
-100 mV/ppm
|
±5 - ±15 VDC
10 mA
|
Functie van de draden:
PIN1: meetsignaal
PIN2: +U
PIN3: U
PIN4: signaal GND
|
| P10.1H-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
|
P10.1N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
| P10.1L-M12 |
0.005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+ 1 mV/ppm |
10 - 30 VDC
10 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: meetsignaal PIN2: +U
PIN3: vermogen GND
PIN4: signaal GND
PIN5: n.c.
|
|
P10.1Up5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Onder voorbehoud van technische wijzigingen)
2.P10.1 (analoge output, digitale interne signaal verwerking)
analoge-out / digitale
De stroomvoorziening is galvanisch geïsoleerd in de sensor.
- Het uitgangssignaal is ook galvanisch geïsoleerd, dat betekent potentieelvrij.
|
|
Meetbereik |
Resolutie |
Uitvoer Uitvoerweerstand |
Nominale helling |
Kracht aanbod |
Verbinding |
| P10.1-20- An-M12 |
0...20 ppm |
00,01 ppm |
analoge 0...-2 V
(maximaal -2,5 V)
|
-100 mV/ppm |
9-30 VDC
ongeveer 20-56 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: meetsignaal PIN2: +U
PIN3: vermogen GND
PIN4: signaal GND
|
| P10.1H-An-M12 |
0...200 ppm |
0.1 ppm |
-10 mV/ppm |
| P10.1N-An-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| P10.1L-An-M12 |
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P10.1-20- Ap-M12 |
0...20 ppm |
00,01 ppm |
analoge 0...+2 V
(max. +2,5 V)
|
-100 mV/ppm |
| P10.1H-Ap-M12 |
0...200 ppm |
0.1 ppm |
+10 mV/ppm |
| P10.1N-Ap-M12 |
5...2000 ppm |
1 ppm |
+ 1 mV/ppm |
| P10.1L-Ap-M12 |
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Onder voorbehoud van technische wijzigingen)
3.P10.1 (digitaal output, digitale interne signaal verwerking)
De stroomvoorziening is galvanisch geïsoleerd in de sensor.
- Het uitgangssignaal is ook galvanisch geïsoleerd, dat betekent potentieelvrij.
|
|
Meetbereik |
Resolutie |
Output
Uitgangsweerstand
|
Kracht aanbod |
Verbinding |
|
P10.1-20- M0c
|
0...20 ppm
|
00,01 ppm
|
Modbus RTU
Er zijn geen beëindigende weerstanden in de sensor.
|
9-30 VDC |
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: voorbehouden
PIN2: +U
PIN3: vermogen GND
PIN4: RS485B
PIN5: RS485A
|
| P10.1H-M0c |
0...200 ppm |
0.1 ppm |
| P10.1N-M0c |
5...2000 ppm |
1 ppm |
|
P10.1L-M0c
|
00,005...2% (20000 ppm) |
0.001%
(10 ppm)
|
(Onder voorbehoud van technische wijzigingen)
4.P10.1 4 tot 20 mA (analoge output, analoge interne signaal verwerking)
Een potentieelvrije elektrische aansluiting is noodzakelijk, aangezien de sensorelektronica niet is uitgerust met een galvanische.
4.1Elektrische apparatuur verbinding: 2 polen terminal klem
|
|
Meetbereik |
Resolutie |
Uitvoer Uitvoerweerstand |
Nominale helling |
Spanningsvoorziening |
Verbinding |
| P10.1MA20 |
0...20 ppm |
00,01 ppm |
4...20 mA niet gekalibreerd
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V) RL 900Ω (30V)
|
2 polen terminal
(2 x 1 mm2)
Aanbevolen:
Ronde kabel
φ4 mm
|
| P10.1MA-200 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500 |
5...500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000 |
50...5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2% |
0.005...2 %
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5% |
00,05... 5%
(50000 ppm) |
00,01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Onder voorbehoud van technische wijzigingen)
4.2Elektrische apparatuur verbinding: 5 polen M12 aansluiting flenzen
|
|
Meetbereik |
Resolutie |
Uitvoer Uitvoerweerstand |
Nominale helling |
Spanningsvoorziening |
Verbinding |
| P10.1MA20-M12 |
0...20 ppm |
00,01 ppm |
4...20 mA niet gekalibreerd
|
0,8 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... RL 900Ω (30V)
|
5 polen M12-plug-on flens
Functie van de draden:
PIN1: n.c.
PIN2: +U
PIN3: U
PIN4: n c.
|
| P10.1MA-200-M12 |
0...200 ppm |
0.1 ppm |
00,08 mA/ppm |
| P10.1MA-500-M12 |
5...500 ppm |
1 ppm |
0.032 mA/ppm |
| P10.1MA-2000-M12 |
5...2000 ppm |
1 ppm |
00,008 mA/ppm |
| P10.1MA-5000-M12 |
50...5000 ppm |
1 ppm |
00,0032 mA/ppm |
| P10.1MA-2%-M12 |
0.005...2 %
(20000 ppm) |
0.001 %
(10 ppm) |
80,0 mA/%
(0.0008 mA/ppm)
|
| P10.1MA-5%-M12 |
00,05... 5%
(50000 ppm) |
00,01 %
(100 ppm) |
3.2 mA/%
(0.00032 mA/ppm)
|
(Onder voorbehoud van technische wijzigingen)
Onderdelen Deeltjes
| Type |
Membraan cap |
Elektrolyten |
Emery |
Ik ben...ring |
|
P10.1
niet: - P10.1L
- P10.1MA-2%
- P10.1 MA-5%
|
M10.3N
Art. nr. 11057 |
EPS9H/W, 100 ml
Artikel nr. 11025
|
S2
Artikel nr. 11906 |
20 x 1,5 siliconen
Artikel nr. 11803 |
|
P10.1L
P10.1MA-2%
P10.1MA-5%
|
EPS9L/W, 100 ml
Artikel 11024
|
(Onder voorbehoud van technische wijzigingen)
Uw bericht moet tussen de 20-3.000 tekens bevatten!
