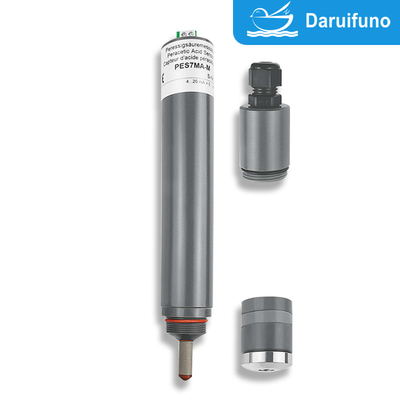

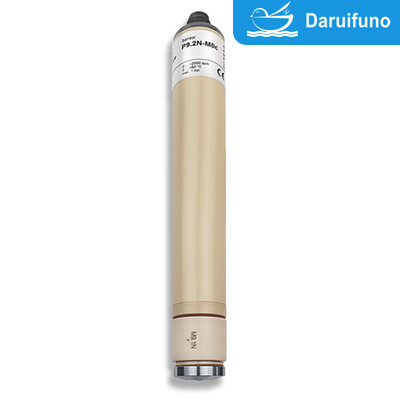

Twee-elektrodensysteem Peracetic Acid Sensor Voor alle waterbehandeling
Het dubbele-elektrodensysteem met membraanperasetazidesensor P9.3 wordt gebruikt bij alle waterbehandeling.en een hoge tolerantie heeft voor chemicaliënDe maximale watertemperatuur is 60°C en het optionele bereik is 0~200/2000/20000 ppm.
Het is een hoogwaardig monitoringsapparaat voor waterbehandeling, dat door zijn ontwerp- en proceskenmerken in staat wordt gesteld goed te presteren in verschillende toepassingsscenario's.De volgende zijn de gedetailleerde proceskenmerken en voordelen::
Proceskenmerken
Ontwerp van een systeem met twee elektroden
Werkelektrode en referentieelektrode:Stabiele en nauwkeurige signalen via het systeem met twee elektroden om een hoge precisie van het detecteren van perazuur te garanderen.
Signalstabiliteit:De elektrodeconfiguratie vermindert effectief geluid en achtergrondinterferentie.
Membraanscheidingstechnologie
selectief doorlaatbaar membraan:De sensoroppervlakte is bedekt met een selectief membraan dat het mogelijk maakt dat perasetazuurmoleculen erdoorheen gaan terwijl interfererende stoffen worden afgeschermd
Verbeterde duurzaamheid:Bescherm de elektrode, verminder chemisch verlies en verleng de levensduur van de apparatuur.
Chemische corrosiebestendigheid
Het materiaal wordt geselecteerd met een hoge chemische corrosiebestendigheid, die bestand is tegen complexe chemische omgevingen en geschikt is voor verschillende waterbehandelingsscenario's.de controle van industriële afvalwater en hoogverontreinigd water.
Online-bewaking in realtime
De sensor kan rechtstreeks worden aangesloten op het geautomatiseerde bewakingssysteem om een continue monitoring en dynamische aanpassing van het waterbehandelingsproces te bereiken.
Automatische temperatuurcompensatie
De ingebouwde temperatuurcompensatiefunctie zorgt voor consistente testresultaten onder verschillende watertemperatuuromstandigheden.
Voordelen
Hoge precisie en gevoeligheid
De nauwkeurigheid van de detectie van perasetazuur met een lage concentratie is hoog, wat geschikt is voor scenario's met strenge waterkwaliteitseisen.
Sterk vermogen tegen interferentie
Het selectieve membraan vermindert de interferentie van andere chemische stoffen en zorgt voor de nauwkeurigheid van de meetgegevens.
Lage onderhoudsvereisten
Het sensordiafragma is duurzaam en gemakkelijk te vervangen, het ontwerp van de apparatuur is eenvoudig en de onderhoudskosten zijn laag.
De automatische kalibratiefunctie vermindert de frequentie van handmatige bediening.
Snelle reactie
De reactietijd is kort en het kan snel veranderingen in de waterkwaliteit vaststellen en tijdig feedback geven voor aanpassingen in het waterbehandelingsproces.
Bescherming en veiligheid van het milieu
Er zijn geen reagentia nodig, waardoor minder chemisch afval ontstaat en het milieu wordt beschermd.
Langetermijnstabiliteit
De hoogwaardige materialen en het membraanontwerp zorgen voor de betrouwbaarheid en stabiliteit van de apparatuur tijdens de langdurige werking.
Specificaties
|
P9.3
|
| Indicator |
Peracetzuur |
|
Toepassing
|
Alle soorten waterbehandeling
Tensiden en geleidingszuren worden getolereerd
(bv. fleswasmachine, CIP-installaties)
|
| Meetsysteem |
Membraan bedekt, amperometrisch 2-elektrode systeem |
|
Elektronisch
|
Analoog versie: - uitgangsspanning
- niet galvanisch geïsoleerde elektronica
- interne analoge gegevensverwerking
- uitgangssignaal: analoog (analoog-out/analoog)
Digitale versie: - elektronica is volledig galvanisch geïsoleerd
- digitale interne gegevensverwerking
- uitgangssignaal: analoog (analoge/digitale)
of
Digitaal (digitaal-uit/digitaal)
mA-versie: - analoge uitgangsstroom
- niet galvanisch geïsoleerde elektronica
- uitgangssignaal: analoog (analoog-out/analoog)
|
|
Informatie over het meetbereik
|
De werkelijke helling van een sensor kan afhankelijk van de productie variëren tussen 65% en 150% van de nominale helling
Opmerking: bij een helling > 100% wordt het meetbereik dienovereenkomstig verkleind.
(Bv.: 150% helling → 67% van het gespecificeerde meetbereik)
|
|
Precisiteit
Na kalibratie bij herhaalde omstandigheden (25 °C, in drinkwater) vanaf de volledige schaalwaarde
|
Meetbereik 2000 mg/l: bij 400 mg/l < 2%
bij 1600 mg/l < 3%
|
|
Werktemperatuur
|
Meting van de watertemperatuur: 0... +60 °C
(geen ijskristallen in het meetwater)
|
| Omgevingstemperatuur: 0... +55 °C |
| Temperatuurcompensatie |
Automatisch, door een geïntegreerde temperatuur sensor plotseling temperatuur
Veranderingen moeten worden vermeden
T90: ongeveer 3,5 min.
|
|
Max. toegestane werkdruk
|
Bediening zonder vasthoudingsring:
️ 0,5 bar
- geen drukimpulsen en/of trillingen
|
|
Operatie met beveiligingsring in de stroomcel
1 bar,
- geen drukimpulsen en/of trillingen
(zie optie 1)
|
|
Stroompercentage
(inkomende stroomsnelheid)
|
ongeveer 15-30 L/h (33 66 cm/s) in de stroomcel, een kleine afhankelijkheid van de stroom is gegeven |
| pH-bereik |
pH 1 ‡ pH 8 (zie Diagram ‡ helling van P9.3 en P10.1 ten opzichte van pH ‡, blz. 8) |
|
|
P9.3
|
|
Inlooptijd
|
Meetbereik 200 mg/l: Eerste start ongeveer 3 uur
Meetbereik 2000 mg/l: eerste start ongeveer 1 uur
Metingsbereik 20000 mg/l: eerste start ca. 30 min.
|
| Reactietijd |
T90: ongeveer 3,5 min bij 10 °C a
pprox. 45 sec. bij 50 °C
|
| Aanpassing van het nulpunt |
Niet nodig |
| Kalibratie |
Bij het apparaat, door analytische bepaling |
|
Interferenties
|
O3: hoge toename van de meetwaarde
ClO2: verhoogt de meetwaarde
H2O2: zeer geringe invloed op de meetwaarde (vermindering van het PAA-signaal)
|
| Invloed van geleidingszuren |
1 % zwavelzuur, 1 % stikstofzuur of 1 % fosforzuur in water hebben geen
invloed op het meetgedrag
|
| Afwezigheid van het desinfectiemiddel |
Max. 24 uur |
|
Verbinding
|
mV-versie: 5-polige M12, aansluitflens
Modbus versie: 5-pool M12, plug-on flens
Versie 4-20 mA: tweepolige terminal of
5-polige M12, aansluitflens
|
|
Max. lengte van de sensorkabel
(afhankelijk van interne signaalverwerking)
|
Analoog |
< 30 m |
| Digitaal |
> 30 m zijn toegestaan
Maximale kabellengte is afhankelijk van de toepassing
|
| Beschermingstype |
5 polen M12 aansluitflens: IP68
2 polen terminal met mA-kap: IP65
|
| Materiaal |
Elastomeermembraan, PEEK, roestvrij staal 1.4571 |
|
Grootte
|
Diameter: ongeveer 25 mm
Lange: mV-versie ca. 190 mm (analoog signaalverwerking)
ongeveer 205 mm (digitale signaalverwerking)
Modbus versie ca. 205 mm
4-20 mA versie ongeveer 220 mm (2-pool-terminal)
ongeveer 190 mm (5-pool-M12)
|
| Vervoer |
+5... +50 °C (sensor, elektrolyt, membraankap) |
|
|
P9.3
|
|
Bewaarplaats
|
Sensor: droog en zonder elektrolyten, geen limiet bij +5... +40 °C |
|
Elektrolyt: in originele fles, beschermd tegen zonlicht bij +5... +35 °C min 1
jaar of tot de opgegeven vervaldatum
|
|
Membraankap: in de originele verpakking geen limiet bij +5... +40 °C
(gebruikte membraankappen kunnen niet worden opgeslagen)
|
|
Onderhoud
|
Regelmatige controle van het meetsignaal, minimaal eenmaal per week
De volgende specificaties zijn afhankelijk van de waterkwaliteit:
Verandering van de membranenkap: één keer per jaar
Verandering van de elektrolyten: om de 3 - 6 maanden
|
|
|
|
|
Optie 1:
Behoud ring
|
Bij werkzaamheden met een druk van > 0,5 bar in een stroomcel
️ Afmetingen van de vasthoudende ring 29 x 23,4 x 2,5 mm, gesneden, PETP
(op verzoek)
|
|
Technische Gegevens
1.P9.3 (Analoog) output, analoge interne signaal verwerking)
Een potentieelvrije elektrische aansluiting is noodzakelijk, aangezien de sensorelektronica niet is uitgerust met een galvanische.
|
Meting bereik |
Resolutie |
Output Output weerstand |
Nominale helling |
Spanning aanbod |
Verbinding |
|
P9.3H-M12
|
0...200 ppm
|
0.1 ppm
|
0...-2000 mV
1 kΩ
|
-10 mV/ppm
|
±5 - ±15 VDC
10 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: meetsignaal
PIN2: +U
PIN3: U
PIN4: signaal GND
PIN5: n.c.
|
|
P9.3N-M12
|
5...2000 ppm
|
1 ppm
|
-1 mV/ppm
|
|
P9.3L-M12
|
0.005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P9.3Up2000-M12 |
5...2000 ppm |
1 ppm |
0...+2000 mV
1 kΩ
|
+ 1 mV/ppm |
10 - 30 VDC
10 mA
|
5-polige M12-plug-on-flens
Functie van de draden: PIN1: meetsignaal PIN2: +U
PIN3: vermogen GND PIN4: signaal GND PIN5: n.c.
|
|
P9.3Up5000-M12
|
50...5000 ppm
|
1 ppm
|
+0,4 mV/ppm
|
(Onder voorbehoud van technische wijzigingen)
2.P9.3 (analoge output, digitale interne signaal verwerking)
analoge-out / digitale
De stroomvoorziening is galvanisch geïsoleerd in de sensor.
- Het uitgangssignaal is ook galvanisch geïsoleerd, dat betekent potentieelvrij.
|
Meting bereik |
Resolutie |
Output
Output weerstand
|
Nominale helling |
Spanning aanbod |
Verbinding |
| P9.3H-An-M12 |
0... 200 ppm |
0.1 ppm |
analoge
0...-2 V
(maximaal -2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
ongeveer 20-56 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: meetsignaal
PIN2: +U
PIN3: vermogen GND PIN4: signaal GND PIN5: n.c.
|
| P9.3N-An-M12 |
5... 2000 ppm |
1 ppm |
-1 mV/ppm |
| P9.3L-An-M12 |
0.005... 2 %
(00:00 uur)
|
0.001 %
(10 ppm)
|
-1000 mV/%
(-0,1 mV/ppm)
|
| P9.3H-Ap-M12 |
0... 200 ppm |
0.1 ppm |
analoge
0...+2 V
(max. +2,5 V)
1 kΩ
|
+10 mV/ppm |
| P9.3N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+ 1 mV/ppm |
| P9.3L-Ap-M12 |
0.005... 2 %
(00:00 uur)
|
0.001 %
(10 ppm)
|
+1000 mV/%
(+0,1 mV/ppm)
|
(Onder voorbehoud van technische wijzigingen)
3.P9.3 (digitaal output, digitale interne signaal verwerking)
De stroomvoorziening is galvanisch geïsoleerd in de sensor.
- Het uitgangssignaal is ook galvanisch geïsoleerd, dat betekent potentieelvrij.
|
Meting bereik |
Resolutie |
Output
Output weerstand
|
Spanning aanbod |
Verbinding |
|
P9.3H-M0c
|
0... 200 ppm
|
0.1 ppm
|
Modbus RTU
Er zijn geen beëindigende weerstanden in de sensor.
|
9-30 VDC
ongeveer 20-56 mA
|
5-polige M12-plug-on-flens
Functie van de draden: PIN1: voorbehouden
PIN2: +U
PIN3: vermogen GND
PIN4: RS485B
PIN5: RS485A
|
|
P9.3N-M0c
|
5... 2000 ppm
|
1 ppm
|
|
P9.3L-M0c
|
0.005... 2 %
(00:00 uur)
|
0.001 %
(10 ppm)
|
(Onder voorbehoud van technische wijzigingen)
4.P9.3 4 tot 20 mA (analoge output, analoge interne signaal verwerking)
Een potentieelvrije elektrische aansluiting is noodzakelijk, aangezien de sensorelektronica niet is uitgerust met een galvanische.
4.1Elektrische apparatuur verbinding: 2 polen terminal klem
|
Meting bereik |
Resolutie |
Output Output weerstand |
Nominale helling |
Spanning aanbod |
Verbinding |
| P9.3MA-200 |
0... 200 ppm |
0.1 ppm |
4...20 mA niet gekalibreerd
|
00,08 mA/ppm |
12...30 VDC
RL = 50Ω (12V)... 900Ω (30V)
|
tweepolige terminal (2 x 1 mm2)
Aanbevolen: ronde kabelØ 4 mm
2 x 0,34 mm2
|
| P9.3MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| P9.3MA-2% |
0.005... 2 %
(20000 ppm)
|
0.001 %
(10 ppm)
|
80,0 mA/%
(0.0008 mA/ppm)
|
(Onder voorbehoud van technische wijzigingen)
4.2Elektrische apparatuur verbinding: 5 polen M12 aansluiting flenzen
|
Meting bereik |
Resolutie |
Output Output weerstand |
Nominale helling |
Spanning aanbod |
Verbinding |
|
P9.3MA-200-M12
|
0... 200 ppm
|
0.1 ppm
|
4...20 mA
niet gekalibreerd |
00,08 mA/ppm
|
12...30 VDC
RL = 50Ω
(12V)... 900Ω (30V) |
5 polen M12-plug-on flens
Functie van de draden:
PIN1: n.c.
PIN2: +U
PIN3: U
PIN4: n c.
PIN5: n.c.
|
| P9.3MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
|
P9.3MA-2%-M12
|
0.005... 2 %
(20000 ppm)
|
0.001 %
(10 ppm)
|
80,0 mA/%
(0.0008 mA/ppm)
|
(Onder voorbehoud van technische wijzigingen)
Onderdelen Deeltjes
| Type |
Membraan cap |
Elektrolyten |
Emery |
Ik ben...ring |
|
P9.3
niet P9.3L
en P9,3MA-2%
|
M9.3N
Artikel 11058 |
EPS9H/W, 100 ml
Artikel nr. 11025
|
S2
Artikel nr. 11906
|
20 x 1,5 siliconen
Artikel nr. 11803
|
|
P9.3L
P9.3MA-2%
|
EPS9L/W, 100 ml
Artikel 11024 |
(Onder voorbehoud van technische wijzigingen)
Solope van P9.3 en P10.1 tegenover pH
