Monitoring van het effect van waterbehandeling: ozon is een sterk oxidatiemiddel dat veel wordt gebruikt in waterbehandelingsprocessen, met name in drinkwater, industrieel water, afvalwaterbehandeling, enz.Ozon kan ziekteverwekkende micro-organismen in water effectief doden, zoals bacteriën, virussen en algen, en kunnen organische verontreinigende stoffen, geurstoffen en kleurstoffen in water oxideren.Het toezicht op de ozonconcentratie in water helpt het effect van waterbehandeling te waarborgen..
Veiligheid en gezondheid: Ozon heeft weliswaar een aanzienlijk verbeteringseffect op de waterkwaliteit, maar hoge concentraties ozon zelf kunnen schadelijk zijn voor de menselijke gezondheid en het milieu.Overmatige ozonconcentratie in water kan giftig zijn voor het menselijk lichaamDaarom kan de controle van de ozonconcentratie ervoor zorgen dat deze binnen een veilig bereik blijft en overmatige residuen voorkomen.
Monitoring van het ozonverbruik: tijdens de waterbehandeling wordt het ozonverbruik beïnvloed door de waterkwaliteit, zoals organische stoffen, ammoniak stikstof of andere chemische stoffen in het water.Door de ozonconcentratie in water te controleren, kan het ozonverbruik worden geëvalueerd en de dosering kan worden aangepast om een effectief gebruik van ozon te garanderen en verspilling te voorkomen.
Milieurecht: Ozon is een belangrijk ontsmettingsmiddel in het waterbehandelingsproces, vooral in gebieden met strenge milieubeschermingsvereisten.Het toezicht op de ozonconcentratie in water kan de naleving van de voorschriften en milieubeschermingsnormen waarborgenBijvoorbeeld,de Amerikaanse EPA en andere regelgevende instanties vereisen soms monitoring van ozonresiduen om het desinfectie-effect ervan op de waterkwaliteit te waarborgen en negatieve effecten op het ecologische milieu te voorkomen.
Optimalisatie van de waterbehandelingstechnologie: door regelmatig de ozonconcentratie in water te testen, kan de werking van het waterbehandelsysteem worden geoptimaliseerd.en de toevoeging van ozon en contacttijd kunnen worden verbeterdDe gegevens van de monitoring kunnen helpen bij het identificeren van mogelijke problemen of bij het optimaliseren van de systeemconfiguratie.

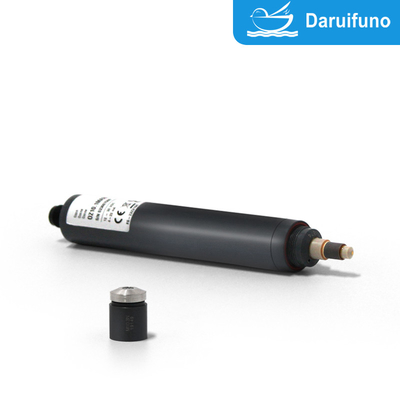

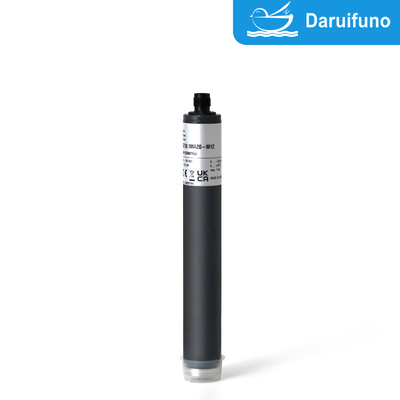

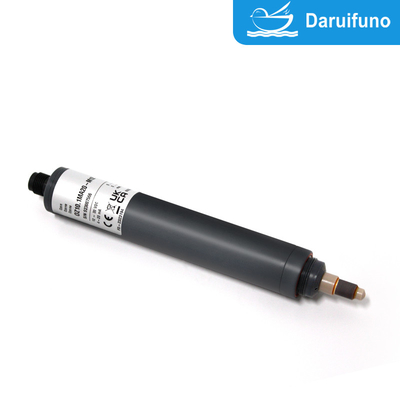

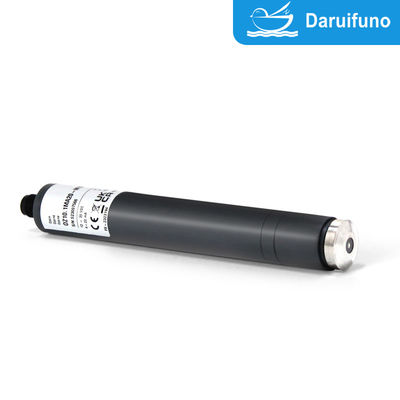

Het twee-elektroden systeem amperometrische ozon sensor 10.1, gebruikt voor alle waterbehandeling, met inbegrip van zeewater.en het membraansysteem is sterk bestand tegen oppervlakteactieve stoffen.
De functionele kenmerken van de ampèrefilm-ozonsensor omvatten hoge gevoeligheid en snelle respons, waardoor de ozonconcentratie in water nauwkeurig kan worden gemeten.De voordelen zijn een sterke anti-interferentie mogelijkheidHet is geschikt voor drinkwater en industriële waterbehandeling om de veiligheid van de waterkwaliteit te waarborgen.
|
OZ10.1
|
|
Bewaarplaats
|
Sensor: droog en zonder elektrolyten, geen limiet bij +5... +40 °C |
|
Elektrolyt: in originele fles, beschermd tegen zonlicht bij +5... +35 °C min 1
jaar of tot de opgegeven vervaldatum
|
|
Membraankap: in de originele verpakking geen limiet bij +5... +40 °C
(gebruikte membraankappen mogen niet worden opgeslagen)
|
|
Onderhoud
|
Regelmatige controle van het meetsignaal, minimaal eenmaal per week
De volgende specificaties zijn afhankelijk van de waterkwaliteit:
Verandering van de membranenkap: één keer per jaar (afhankelijk van de waterkwaliteit)
Verandering van de elektrolyten: om de 3 - 6 maanden
|
|
|
|
Optie 1:
Steunring
|
- bij werkzaamheden onder druk > 0,5 bar in een stroomcel
- afmetingen van de steunring 29 x 23,4 x 2,5 mm, gesneden, PETP
- Verschillende posities voor groef selecteerbaar (op aanvraag)
|
|
|
Technische gegevens
1. OZ10.1 (analoge uitgang, analoge interne signaalverwerking)
Een potentieelvrije elektrische aansluiting is noodzakelijk omdat de sensorelektronica niet is voorzien van een galvanische isolatie.
| |
Meting bereik
in ppm
|
Resolutie
in ppm
|
Output
Output
weerstand
|
Nominale
helling
in mV/ppm
|
Spanning
aanbod
|
Verbinding |
| OZ10.1H-M12 |
0.005... 2.000 |
0.001 |
0...-2000 mV
1 kΩ
|
- Duizend. |
±5 - ±15 VDC
10 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: meetsignaal
PIN2: +U
PIN3: U
PIN4: signaal GND
PIN5: n.c.
|
| OZ10.1N-M12 |
0.05... 20.00 |
0.01 |
- Honderd. |
| OZ10.1HUp-M12 |
0.005... 2.000 |
0.001 |
0...+2000 mV
1 kΩ
|
+ 1000 |
10 - 30 VDC
10 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: meetsignaal
PIN2: +U
PIN3: vermogen GND
PIN4: signaal GND
PIN5: n.c.
|
| OZ10.1Up-M12 |
0.05... 20.00 |
0.01 |
+100 |
(Onder voorbehoud van technische wijzigingen!)
2. OZ10.1 (analoge uitgang, digitale interne signaalverwerking)
analoge-out / digitale
De stroomvoorziening is galvanisch geïsoleerd in de sensor.
- Het uitgangssignaal is ook galvanisch geïsoleerd, dat betekent potentieelvrij.
| |
Meting
bereik
in ppm
|
Resolutie
in ppm
|
Output
Output weerstand
|
Nominale
De helling
in mV/ppm
|
Stroomvoorziening |
Verbinding |
| OZ10.1H-An-M12 |
0.005... 2.000 |
0.001 |
analoge
0...-2 V
(maximaal -2,5 V)
1 kΩ
|
- Duizend. |
9-30 VDC
ongeveer 20-56 mA
|
5-polige M12-plug-on
flenzen
Functie van de draden:
PIN1: meetsignaal
PIN2: +U
PIN3: vermogen GND
PIN4: signaal GND
PIN5: n.c.
|
| OZ10.1N-An-M12 |
0.05... 20.00 |
0.01 |
- Honderd. |
| OZ10.1H-Ap-M12 |
0.005... 2.000 |
0.001 |
analoge
0...+2 V
(max. +2,5 V)
1 kΩ
|
+ 1000 |
| OZ10.1N-Ap-M12 |
0.05... 20.00 |
0.01 |
+100 |
(Onder voorbehoud van technische wijzigingen!)
3. OZ10.1 (digitale output, digitale signaalverwerking)
De stroomvoorziening is galvanisch geïsoleerd in de sensor.
- Het signaal is ook galvanisch geïsoleerd.
|
Meting
bereik
in ppm
|
Resolutie
in ppm
|
Output
Uitgangsweerstand
|
Stroomvoorziening |
Verbinding |
| OZ10.1H-M0c |
0.005... 2.000 |
0.001 |
Modbus RTU
Er zijn geen beëindigende weerstanden in de sensor.
|
9-30 VDC
ongeveer 20-56 mA
|
5-polige M12-plug-on-flens
Functie van de draden:
PIN1: voorbehouden
PIN2: +U
PIN3: vermogen GND
PIN4: RS485B
PIN5: RS485A
|
| OZ10.1N-M0c |
0.05... 20.00 |
0.01 |
(Onder voorbehoud van technische wijzigingen!)
4. OZ10.1 4-20 mA (analoge uitgang, analoge interne signaalverwerking)
Een potentieelvrije elektrische aansluiting is noodzakelijk omdat de sensorelektronica niet is voorzien van een galvanische isolatie.
4.1 Elektrische aansluiting: tweepolige eindklem
| |
Meting
bereik
in ppm
|
Resolutio n
in ppm
|
Output
Output
weerstand
|
Nominale
helling
in mA/ppm
|
Spanning
aanbod
|
Verbinding |
| OZ10.1MA0.5 |
0.005...0.500 |
0.001 |
4...20 mA
niet gekalibreerd
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
2 polen terminal
(2 x 1 mm2)
Aanbevolen:
Ronde kabel
4 mm
2 x 0,34 mm2
|
| OZ10.1MA2 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5 |
0.05...5.00 |
0.01 |
3.2 |
| OZ10.1MA10 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20 |
0.05... 20.00 |
0.01 |
0.8 |
(Onder voorbehoud van technische wijzigingen!)
4.2 Elektrische aansluiting: 5-pool M12 aansluitflens
|
Meting
bereik
in ppm
|
Resolutie
in ppm
|
Output
Output
weerstand
|
Nominale
helling
in mA/ppm
|
Spanning
aanbod
|
Verbinding |
| OZ10.1MA0.5-M12 |
0.005...0.500 |
0.001 |
4...20 mA
niet gekalibreerd
|
32.0 |
12...30 VDC
RL 50Ω...RL 900Ω
|
5 polen M12
Plug-on flens
Functie van de draden:
PIN1: n.c.
PIN2: +U
PIN3: U
PIN4: n c.
PIN5: n.c.
|
| OZ10.1MA2-M12 |
0.005... 2.000 |
0.001 |
8.0 |
| OZ10.1MA5-M12 |
0.05...5.00 |
0.01 |
3.2 |
| OZ10.1MA10-M12 |
0.05...10.00 |
0.01 |
1.6 |
| OZ10.1MA20-M12 |
0.05... 20.00 |
0.01 |
0.8 |
(Onder voorbehoud van technische wijzigingen!)
Onderdelen Deeltjes
| Type |
Membraankap |
Elektrolyten |
Emery |
O-ring |
| Voor alle OZ10.1 |
M10.3N
Art. nr. 11057
|
EOZ7/W, 100 ml
Artikel 11102 |
S2
Artikel nr. 11906
|
20 x 1,5 siliconen
Artikel nr. 11803
|
(Onder voorbehoud van technische wijzigingen!)
